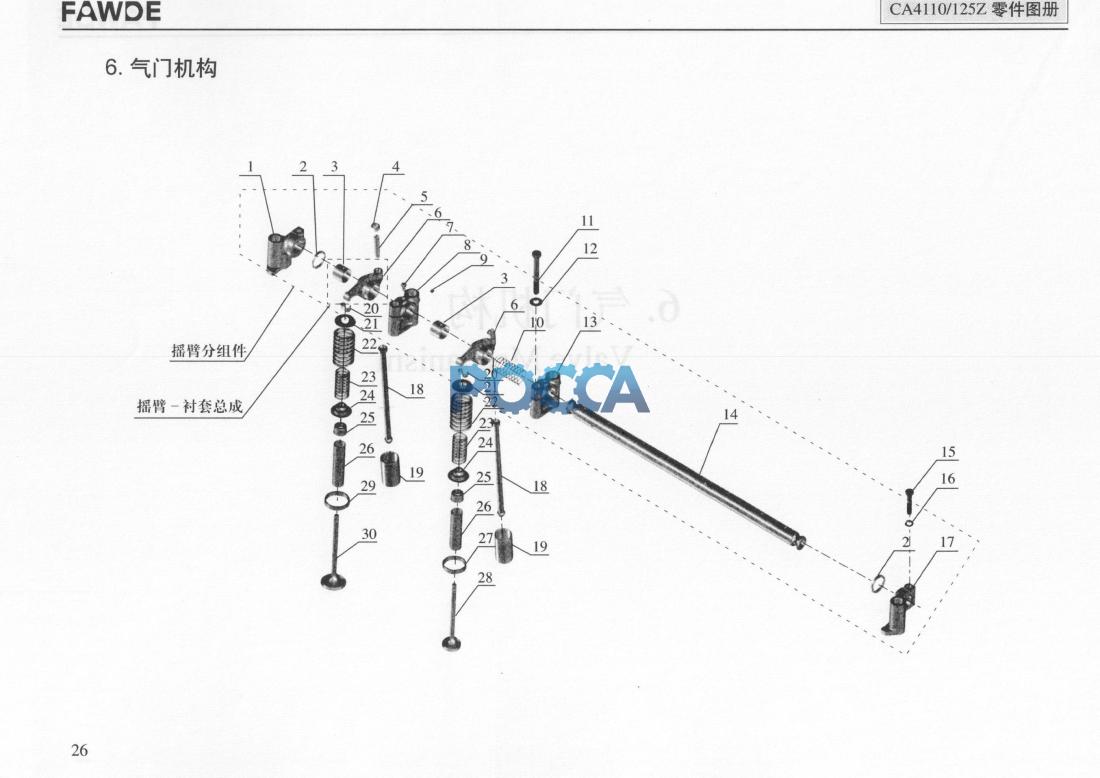

Ось коромысел FOTON (Фотон) Ollin 5121 (ДВС CA4110-125Z)
Насос масляный Поддон 125z (JH2L JH2M)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1007100-001-0000 | 8 | Rocker arm-bush assy. | ||||||
| 1007200-101-0000 | 1 | Rocker arm amt | ||||||
| 1 | 1007125-001-0000 | 1 | Front bracket of rocker arm shaft | |||||
| 2 | 1007112-001-0000 | 2 | Locating spring-rocker arm shaft | |||||
| 3 | 1007094-001-0000 | 8 | Rocker arm bush | |||||
| 4 | 1007098-001-0000 | 8 | Locknut-rocker arm adjusting screw | |||||
| 5 | 1007097-001-0000 | 8 | Rocker arm adjusting screw | |||||
| 6 | 1007096-001-0000 | 8 | Rocker arm | |||||
| 7 | 1007129-001-0000 | 1 | Locating screw-rocker arm shaft bracket | |||||
| 8 | 1007127-001-0000 | 1 | Rocker arm shaft bracket | |||||
| 9 | Q522066 | 1 | Straight pin | |||||
| 10 | 1007114-001-0000 | 3 | Wave spring-rocker arm shaft | |||||
| 11 | Q150B1075 | 4 | Hexagon-head bolt | |||||
| 12 | Q40110 | 4 | Washer | |||||
| 13 | 1007126-001-0000 | 3 | Intermediate bracket of rocker arm shaft | |||||
| 14 | 1007090-101-0000 | 1 | Rocker arm shaft assy. | |||||
| 15 | Q150B0840 | 2 | Hexagon-head bolt | |||||
| 16 | Q40108 | 2 | Washer | |||||
| 17 | 1007128-001-0000 | 1 | Rear bracket of rocker arm shaft | |||||
| 18 | 1007050A001-0000 | 8 | Push rod assy. | |||||
| 19 | 1007061-001-0000 | Tappet | ||||||
| 20 | 1007028A002-0000 | Valve split collet | ||||||
| 21 | 1007024-013-0000 | Valve spring seat | ||||||
| 22 | 1007021-013-0000 | Outer valve spring | ||||||
| 23 | 1007022-013-0000 | Inner valve spring | ||||||
| 24 | 1007026A001-0000 | Valve spring lower retainer | ||||||
| 25 | 1007035B001-0000 | Valve guide oil seal assy. | ||||||
| 26 | 1007032A001-0000 | Valve guide | ||||||
| 27 | 1007081-013-0000 | Exhaust valve seat | ||||||
| 28 | 1007016A013-0000 | Exhaust valve | ||||||
| 28 | 1007016B013-0000H | Exhaust valve | ||||||
| 29 | 1007082-013-0000 | Intake valve seat | ||||||
| 30 | 1007011 AO 13-0000 | Intake valve | ||||||
| 30 | 1007011 BO 13-0000H | Intake valve |
