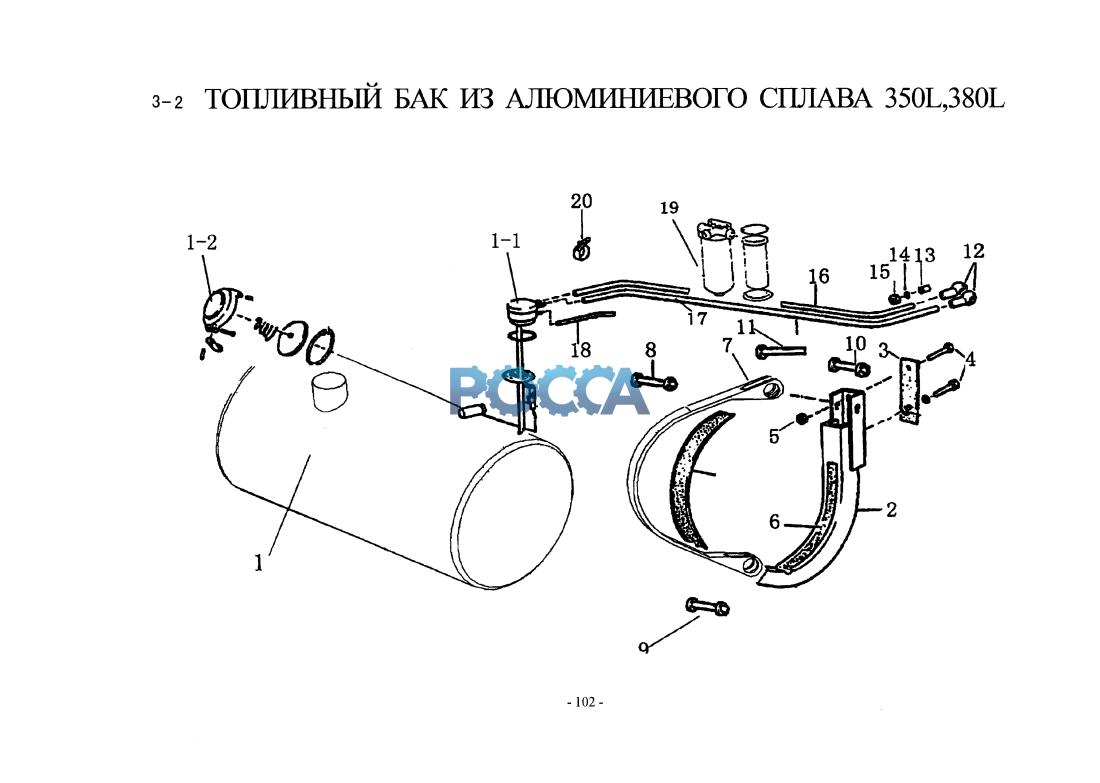

Топливный бак 350L-380L HOWO (Хово) HOWO 11 Гр. Система питания
Топливный бак 200L.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9112550210 | 1 | топливный бак в сборе, 380 л | 0700'1020 | ||||
| 01/01/2014 | AZ9112550210-1 | 1 | топливный датчик | |||||
| 1-2 | AZ9112550210-2 | 1 | крышка | |||||
| 1 | ZW9725550001 | ] | алюминиевый топливный бак, 350 л | |||||
| 1-1 | ZW9725550001-1 | 1 | топливный датчик | |||||
| 1-2 | ZW9725550001-1 | ] | крышка | |||||
| 2 | AZ9112550220 | 2 | кронштейн в сборе | |||||
| 3 | 199112550128 | 2 | пластина | |||||
| 4 | Q15181650TF2 | 4 | болт | |||||
| 5 | 190003888627 | 4 | гайка | |||||
| 6 | AZ9112550226 | 2 | подкладка | |||||
| 7 | AZ9112550225 | 2 | крепежная лента | |||||
| 8 | AZ9112550227 | 2 | натяжной палец | |||||
| 9 | AZ9112550228 | 2 | натяжной палец | |||||
| 10 | AZ9112550229 | 2 | натяжной палец | |||||
| 11 | AZ9112550230 | 2 | болт | |||||
| 12 | WG9014230017 | 3 | шланговый наконечник | |||||
| 13 | 190003962621 | 2 | полый болт | |||||
| 14 | Q72314T5F | 4 | уплотняющая шайба | |||||
| 15 | Q33210 | 2 | контрагайка | |||||
| 16 | AZ9112550120 | 105 | полиамидная трубка | |||||
| 17 | AZ9112550120 | по | полиамидная трубка | |||||
| 18 | AZ9112550121 | 50 | по лиамидная трубка | |||||
| 19 | WG9725550002 | 1 | топливный фильтр грубой очистки | |||||
| 19-1 | WG9725550002-1 | 1 | фильтроэлемент грубой очистки | |||||
| 20 | 190003171697 | 6 | пластмассовый хомут | |||||
| 20а | 1397350169 | 1 | кронштейн | |||||
| 20Ь | WG9100360134 | 1 | прокладка | |||||
| 20с | Q340B06 | 1 | гайка | |||||
| 20d | Q40106 | 1 | шайба |
