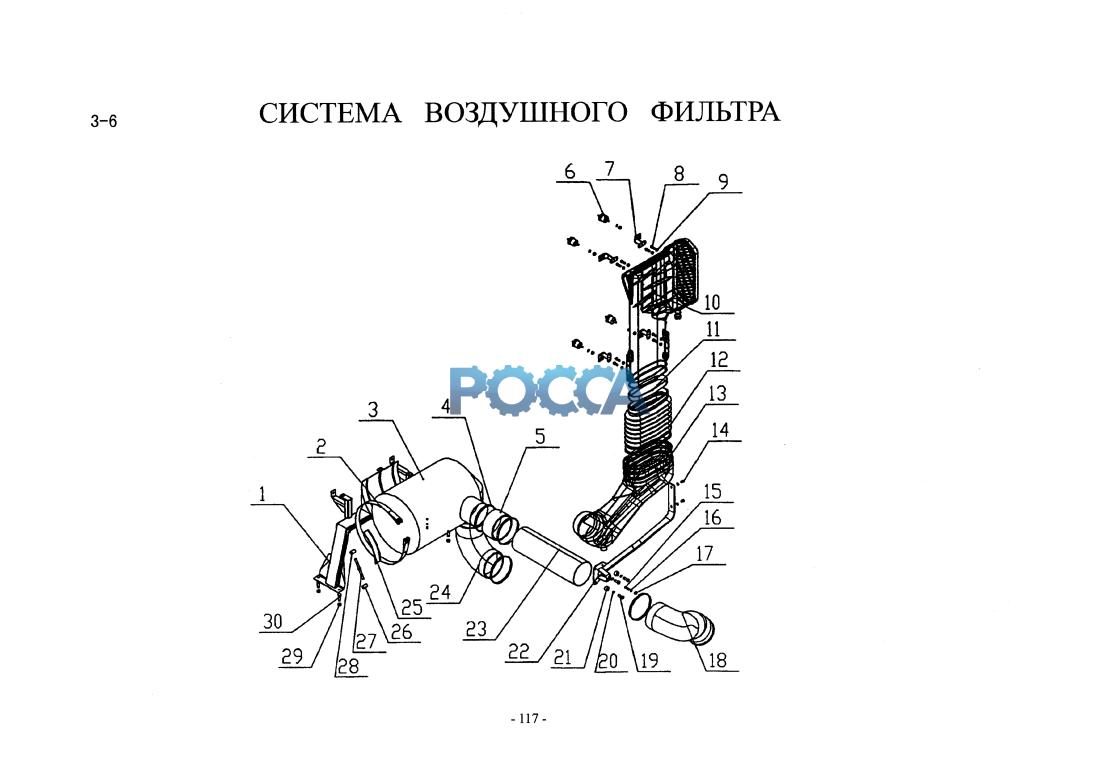

Забор воздуха. Воздушные фильтр. HOWO (Хово) HOWO 11 Гр. Система питания
Педаль газа II.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9725190001 | 1 | крепежная пластина воздушного фильтра | HHR | ||||
| 1 | WG9719190002 | 1 | кронштейн воздушного фильтра | KWD615 | ||||
| 1 | AZ9725190065 | 1 | кронштейн воздушного фильтра | К WD618 | ||||
| 2 | WG9100190026 | 1 | хомут в сборе | |||||
| 3 | WG9725190063 | 1 | воздушный фильтр | KWD618 | ||||
| 3 | WG9719190001 | 1 | воздушный фильтр | |||||
| 3 | WG9725190045 | 1 | воздушный фильтр | HHR | ||||
| За | WG1200190040 | 1 | датчик засоренности фильтра | |||||
| 3-1 | WG9719190001-1 | 1 | фильтроэлемент | |||||
| 3-1 | WG9725190063-1 | 1 | фильтроэлемент | WD618 | ||||
| 3-1 | WG9725190045-1 | 1 | фильтроэлемент | HHR | ||||
| 4 | AZ9003980025 | 6 | хомут для шланга | |||||
| 5 | WG9719190046 | 1 | резиновый патрубок | |||||
| 5 | AZ9725190062 | 1 | резиновый патрубок | KWD618 | ||||
| 5 | WG9725190042 | 1 | воздушный шланг | HHR | ||||
| 6 | WG9719190033 | 4 | резиновый демпферный блок в сборе | |||||
| 7 | WG9719190030 | 4 | кронштейн впускного канала | |||||
| 7 | AZ9719190036 | 4 | кронштейн впускного канала | К высокой кабиной | ||||
| 8 | Q1840825 | 8 | фланцевый болт | |||||
| 9 | Q33208 | 8 | гайка | |||||
| 10 | WG9719190013 | 1 | впускной канал в сборе 1 | |||||
| 11 | WG9719190016 | 1 | крепежный обруч | |||||
| 12 | WG9719190015 | 1 | резиновый гофрошланг | |||||
| 13 | WG9719190014 | 1 | впускной канал в сборе 2 | |||||
| 13 | WG9725190061 | 1 | впускной канал в сборе 2 | К WD618,HHR | ||||
| 14 | Q15080810 | 2 | болт | |||||
| 15 | Q15080825 | 1 | болт | |||||
| 16 | Q40108 | 7 | шайба | |||||
| 17 | Q33008 | 5 | застопоренная гайка | |||||
| 18 | WG9719190009 | 1 | впускной шланг | |||||
| 19 | Q150131030 | 3 | болт | |||||
| 20 | Q40610 | 3 | пружинная шайба | |||||
| 21 | 1113010043 | 3 | проставка | |||||
| 22 | WG9719190040 | 1 | кронштейн впускного канала | |||||
| 22 | AZ9725190081 | 1 | кронштейн впускного канала | KWD618, HHR | ||||
| 22а | AZ9725190079 | 1 | кронштейн | К WD618,HHR | ||||
| 23 | WG9719190050 | 1 | длинная труба в сборе | К высокой,длительной кабине | ||||
| 24 | WG9725190041 | 1 | выпу скной шланг | HHR | ||||
| 24 | WG9719190008 | 1 | выпускной шланг | |||||
| 25 | 199100190065 | 1 | пластина усиления | |||||
| 26 | 1280550028 | 1 | штифт с внутренней резьбой | |||||
| 27 | 1280550029 | 1 | затяжной болт | |||||
| 28 | 1280550027 | 1 | штифт с внутренней резьбой | |||||
| 29 | Q33212 | 4 | гайка | |||||
| 30 | Q15081235 | 4 | болт |
