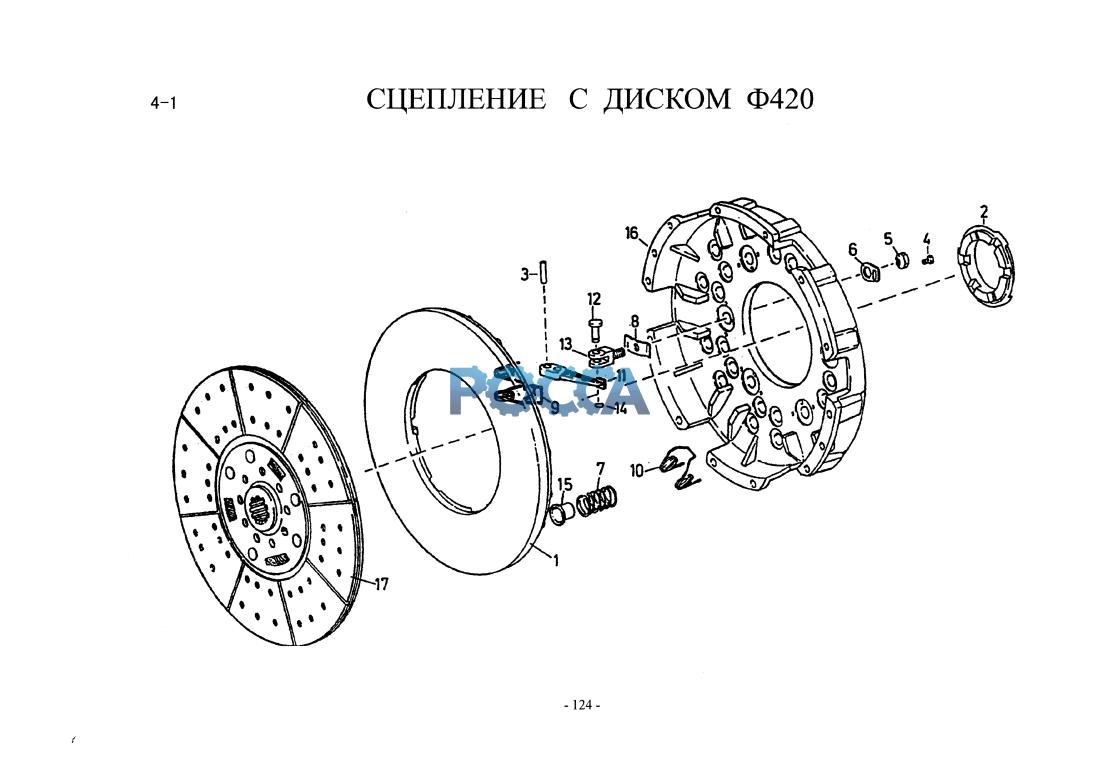

Сцепление 420мм HOWO (Хово) HOWO 16 Гр. Сцепление
Схема пневмопривода сцепления и тормоза Сцепление 430мм
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| - | BZ1560161090 | 1 | (включ.1—16),нажимный диск в сборе | |||||
| - | BZ1560160013 | 1 | (включ.1—16), нажимный диск в сборе | |||||
| 1 | BZ1560161093 | 1 | нажимный диск | |||||
| 2 | BZ1560161212 | 1 | упорное кольцо | |||||
| 3 | BZ1560161100 | 6 | палец оттяжного рычага | |||||
| 4 | BZ1560161119 | 6 | болт | |||||
| 5 | BZ1560161112 | 6 | регулировочный болт | |||||
| 6 | BZ1560161113 | 6 | замковая пластина | |||||
| 7 | BZ1560161114 | 27 | пружина нажимного диска | |||||
| 7а | BZ1560161116 | 9 | пружина нажимного диска | |||||
| 7 | BZ1560161115 | 12 | пружина нажимного диска | |||||
| 7а | BZ1560161116 | 24 | пружина нажимного диска | |||||
| 8 | BZ1560161097 | 6 | пластина пружины | |||||
| 9 | BZ1560161081 | 3 | сцепная пружина в сборе | |||||
| 10 | BZ1560161084 | 3 | пружина оттяжного рычага | |||||
| 11 | BZ1560161096 | 6 | оттяжной рычаг в сборе | |||||
| 12 | BZ1560161114 | 6 | соединительный палец регулировочной вилки | |||||
| 13 | BZ1560161108 | 6 | регулировочная вилка оттяжного рычага | |||||
| 14 | Q43710 | 12 | шайба | |||||
| 15 | BZ1560161117 | 6 | седло пружины | |||||
| 16 | BZ1560161125 | 1 | кожух сцепления | |||||
| 17 | WG1560161130 | 1 | ведомый диск в сборе |
