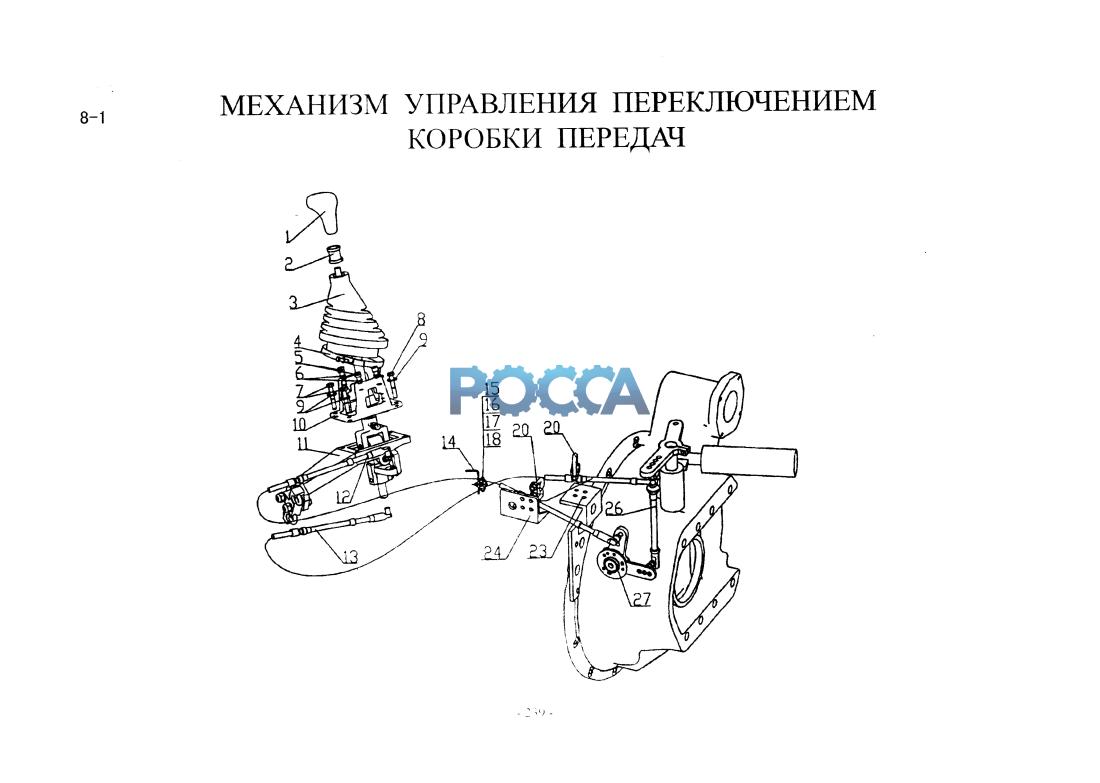

Механизм перключения КПП HOWO (Хово) HOWO 17 Гр. Коробка передач
Механизм переключения раздаточной коробки Опора КПП
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9100240060 | 1 | ручка рычага переключения передач | ZFS6-120 | ||||
| 1 | AZ9123240214 | 1 | ручка рычага переключения передач | Fuller, 9gear | ||||
| 1 | AZ9100240061 | 1 | ручка рычага переключения передач | ZF5S-111/150GP | ||||
| 1 | AZ9716240001 | 1 | ручка рычага переключения передач | Fuller9gear, drive right | ||||
| 1 | AZ9123240211 | р\лка рычага переключения передач | Fuller gear | |||||
| 2 | 179200240075 | 1 | втулка кабеля | |||||
| 3 | AZ9719240002 | 1 | пылезащитный кожух | |||||
| 4 | 190003989318 | 1 | хомут для шланга в сборе | |||||
| 5 | Q21880825 | 4 | болт | |||||
| 6 | Q40308 | 4 | гроверная шайба | |||||
| 7 | Q15080850 | 2 | болт | |||||
| 8 | Q15080835 | 2 | болт | |||||
| 9 | Q40308 | 4 | гроверная шайба | |||||
| 10 | AZ9719240032 | 1 | соединительный блок | |||||
| 11 | WC0716240010 | 1 | управляющее устройство в сборе | RHD | ||||
| 11-1 | WC0716240008 | 1 | управляющее устройство | RHD | ||||
| 11-2 | WG9725240009 | 1 | рычаг управления | RHD | ||||
| 11 | WG9719240031 | 1 | управляющее устройство в сборе (рычаг перекл-я передач длинный) | |||||
| 11-1 | WG9719240028 | 1 | управляющее \ стройство | |||||
| 11-2 | WG9725240009 | 1 | рычаг управления | |||||
| 12 | WG9719240007 | 1 | гибкий вал предварит выбора передач в сборе | Fuller | ||||
| 12 | WG-9719240111 | 1 | гибкий вал предварит выбора передач в сборе | ZF | ||||
| 12 | WG9716240011 | 1 | гибкий вал предварит выбора передач в сборе | Fuller | ||||
| 13 | WC0725240008 | 1 | гибкий вал переключения передач в сборе | Fuller | ||||
| 13 | WG9719240112 | 1 | гибкий вал переключения передач в сборе | ZF | ||||
| 13 | WG9716240013 | 1 | гибкий вал переключения передач в сборе | Fuller, drive right | ||||
| 14 | 1397350169 | 3 | кронштейн | |||||
| 15 | Q15080840 | 3 | болт | |||||
| 16 | Q40308 | 3 | гроверная шайба | |||||
| 17 | Q340808 | 3 | гайка | |||||
| 18 | 1188730187 | 3 | хомут | |||||
| 19 | AZ9719240017 | 3 | втулка | |||||
| 20 | WG719240008 | 2 | U-образный хомут в сборе | Fuller | ||||
| 21 | Q15080835 | 1 | болт | |||||
| 22 | Q40108 | 1 | шайба | |||||
| 23 | AZ9725240024 | 1 | кронштейн гибкого вала переключения передач | Fuller | ||||
| 23 | AZ9717240027 | 1 | кронштейн гиб. вала пер-я передач с усилителем | ZF, with assistor | ||||
| 23 | AZ9719240026 | 1 | кронштейн гиб.вала пер-я передач без усилителя | ZF, without assistor | ||||
| 24 | AZ9719240025 | 1 | кронштейн гибк. вала предварит выбора передач | Fuller | ||||
| 24 | AZ9719240029 | 1 | кронштейн гибк. вала предварит.выбора передач | ZF | ||||
| 25 | AZ9719240023 | 1 | качающийся рычаг предварит.выбора передач | Fuller | ||||
| 26 | WG9719240117 | 1 | опорный рычаг | ZF | ||||
| 27 | WG9719240116 | 1 | рычаг предварит.выбора передач в сборе | ZF | ||||
| 28 | WG9719240118 | 1 | рычаг переключения скоростей в сборе | ZF, without assistor | ||||
| 29 | AZ9725240026 | 6 | защитная оболочка тросика |
