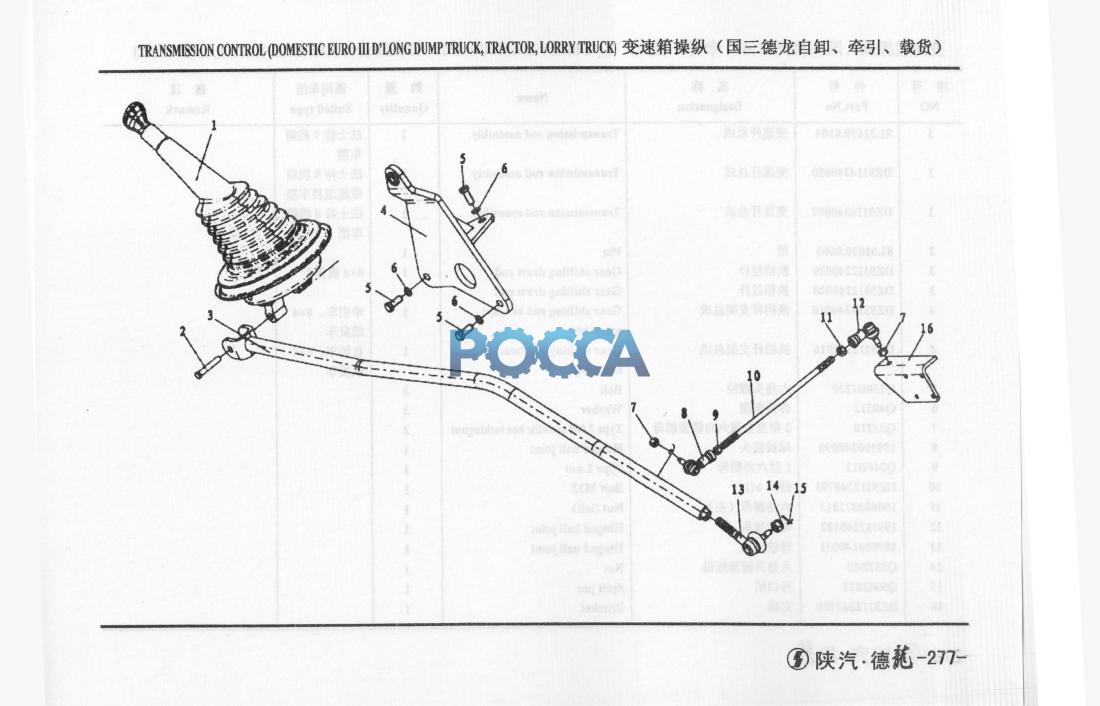

Рычаг КПП Евро 3 SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Опора КПП
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.32670.6184 | 1 | 变速杆总成 | Transmission rod assembly | 法士特9档箱 | |||
| 1 | DZ9114240050 | 1 | 变速杆总成 | Transmission rod assembly | 法士特9档箱 | |||
| 1 | DZ9118240002 | i | 变速杆总成 | Transmission rod assembly | 法士特8档箱 | |||
| 2 | 81.91020.0603 | 1 | 销 | Pin | ||||
| 3 | DZ9112240020 | 1 | 换档拉杆 | Gear shifting draw rod | 8x4载货车 | |||
| 3 | DZ9112240028 | 1 | 换档拉杆 | Gear shifting draw rod | ||||
| 4 | DZ9214240010 | 1 | 换档杆支架总成 | Gear shifting rod bracket | 牵引车、6x4 | |||
| 4 | DZ9112240016 | 1 | 换档杆支架总成 | Gear shifting rod bracket | 自卸车、8x4 | |||
| 5 | Q150B1230 | 3 | 六角头螺栓 | Bolt | ||||
| 6 | Q40312 | 3 | 弹簧垫圈 | Washer | ||||
| 7 | Q33210 | 2 | 2型全金属六角锁紧螺母 | Type 2 full metallic hex lockingnut | ||||
| 8 | 199100240090 | 1 | 球铰接头 | Hinged ball joint | ||||
| 9 | Q340B12 | 1 | 1型六角螺母 | Type 1 nut | ||||
| 10 | DZ9112240701 | 1 | 螺杆M12 | Bolt M12 | ||||
| 11 | 190003871313 | 1 | 六角螺母（左） | Nut (left) | ||||
| 12 | 199112240122 | 1 | 球铰接头 | Hinged ball joint | ||||
| 13 | 189000240031 | 1 | 球铰接头 | Hinged ball joint | ||||
| 14 | Q387B10 | 1 | 六角开槽薄螺母 | Nut | ||||
| 15 | Q5002022 | 1 | 开口销 | Split pin | ||||
| 16 | DZ9112240700 | 1 | 支架 | Bracket |
