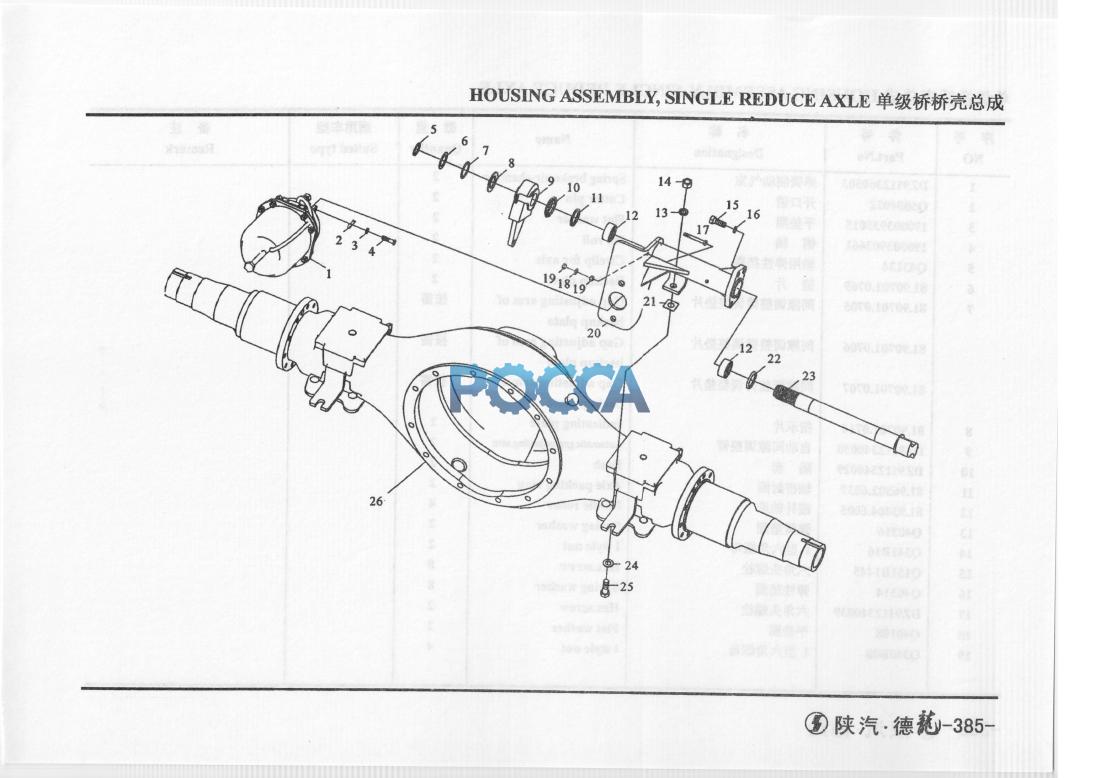

Балка заднего моста SHAANXI (Шанкси) SHACMAN F2000 24 Гр. Задний и средний мосты
Балка заднего моста Картер редуктора среднего моста
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ9112360303 | 2 | 弹簧制动气室 | Spring brake air-chamber | ||||
| 2 | Q5004022 | 2 | 开口销 | Cotter pin | ||||
| 3 | 190003935015 | 2 | 平垫圈 | Flat washer | ||||
| 4 | 190003903661 | 2 | 销轴 | Pin roll | ||||
| 5 | Q43134 | 2 | 轴用弹性挡圈 | Circlip for axle | ||||
| 6 | 81.90701.0769 | 2 | 垫片 | Backup plate | ||||
| 7 | 81.90701.0705 | 按需 | 间隙调整臂调整垫片 | Gap adjusting arm of backup plate | ||||
| 7 | 81.90701.0706 | 按需 | 间隙调整臂调整垫片 | Gap adjusting arm of backup plate | ||||
| 7 | 81.90701.0707 | 按需 | 间隙调整臂调整垫片 | Gap adjusting arm of backup plate | ||||
| 8 | 81.90701.0714 | 2 | 指示片 | Indicating plate | ||||
| 9 | DZ9112340030 | 2 | 自动间隙调整臂 | Automatic gap adjusting arm | ||||
| 10 | DZ9112340029 | 2 | 隔套 | Bush | ||||
| 11 | 81.96502.6039 | 2 | 轴密封圈 | Axle packing ring | ||||
| 12 | 81.93404.6005 | 4 | 滚针轴承 | Needle roller | ||||
| 13 | Q40316 | 2 | 弹簧垫圈 | Spring washer | ||||
| 14 | Q341B16 | 2 | 1型六角螺母 | I style nut | ||||
| 15 | Q151B1445 | 8 | 六角头螺栓_ | Hex.screw | ||||
| 16 | Q40314 | 8 | 弹性垫圈 | Spring washer | ||||
| 17 | DZ9112340039 | 2 | 六角头螺栓 | Hex.screw | ||||
| 18 | Q40108 | 2 | 平垫圈 | Flat washer | ||||
| 19 | Q340B08 | 4 | I型六角螺母 | I style nut | ||||
| 20 | DZ9112340028 | 1 | 制动凸轮轴套总成（右） | Brake camshaft boss assembly (right) | ||||
| 20 | DZ9112340027 | 1 | 制动凸轮轴套总成（左） | Brake camshaft boss assembly (left) | ||||
| 21 | DZ9112340170 | 按需 | 调整垫圈 | Adjusting washer | ||||
| 21 | DZ9112340175 | 按需 | 调整垫圈 | Adjusting washer | ||||
| 22 | 81.96502.6040 | 2 | 轴密封圈 | Axle seal ring | ||||
| 23 | DZ9I12340026 | 1 | 制动凸轮轴（右） | Brake camshaft (right) | ||||
| 23 | DZ9I12340027 | 1 | 制动凸轮轴（左） | Brake camshaft (left) | ||||
| 24 | Q40116 | 2 | 平垫圈 | Flat washer | ||||
| 25 | Q151B1645 | 2 | 六角头螺栓 | Hex.screw | ||||
| 26 | DZ9112330080 | 1 | 后桥壳总成 | Rear axle housing assembly | ||||
| 26 | DZ9112330130 | 1 | 后桥壳总成 | Rear axle housing assembly | 用于客车(to bus) |
