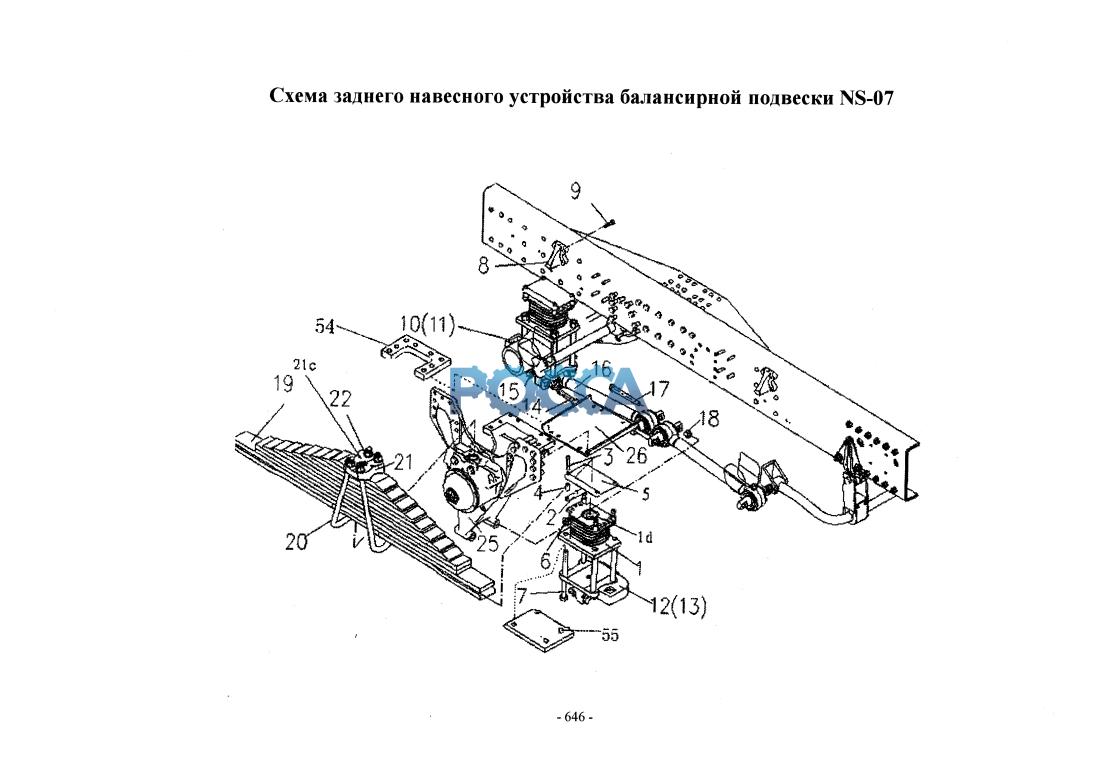

Схема балансирной подвески NS07 HOWO (Хово) HOWO 29 Гр. Подвеска (амортизатор.)

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Примечание 1
1а	AZ9725520273	кронштейнвсборе	для обычного тягача	4
1Ь	AZ9725520274	кронштейнвсборе	Для HW1697 пользуется 1а, каличество 2	2
1с	AZ9725520276	кронштейнвсборе	для строительных машин	4
Id	AZ9725520269	резиноваяпредохранительнаяголовка	подмена вместе с кронштейном	4
2	AZ9725520265	палецопоры		8
3	Q218B1285	болт		16
4	AZ9725520267	трубка		16
5	AZ9725520266	зажимнаяпластина		4
6	Q341B22	гайка		16
7а	Q151B22260	болт	только для литейного моста	16
7Ь	Q151B22280TF2	болт		16
7с	Q151B22290TF	болт	специально для моста HW1697	16
8	AZ9725520268	упорнаяпластина		4
9	Q150B1450TF2	болт		16
10	AZ9725520290	переднийлевыйдержательреактивногорычага		1
11	AZ9725520291	переднийправыйдержательреактивногорычага		1
12а	AZ9725520294	заднийлевыйдержательреактивногорычага		1
12Ь	AZ9725520296	заднийправыйдержательреактивногорычага(мост1697)	специально для моста HW1697	1
13а	AZ9725520295	заднийправыйдержательреактивногорычага		1
13Ь	AZ9725520297	заднийправыйдержательреактивногорычага(1697)	специально для моста HW1697	1
14	Q151B20100TF2	болт		8
15	190003888467	самозакручивающаясягайка		8
16а	AZ9725520274	реактивныйрычагвсборе	использован как нижняя штанга	4
16Ь	AZ9725521174	нижнийреактивныйрычагвсборе	шасси 850, моста 1697	4
17	Q151B20170tl32	болт		4
18	Q341B20	гайка		4
19а	Q218B1285	задняярессоравсборе	для обычного тягача	2
19а	WG9725520282+001	листзаднейрессоры1	самый длинный лист	2
19а	WG9725520282+002	листзаднейрессоры2		2
19а	WG9725520282+003	листзаднейрессоры3		2
19а	WG9725520282+004	листзаднейрессоры4		2
19а	WG9725520282+005	листзаднейрессоры5		2
19а	WG9725520282+006	листзаднейрессоры6		2
19а	WG9725520282+007	листзаднейрессоры7		2
19а	WG9725520282+008	листзаднейрессоры8		2
19а	WG9725520282+009	листзаднейрессоры9		2
19а	WG9725520282+010	листзаднейрессоры10		2
19а	WG9725520282+011	листзаднейрессоры11		2
19а	WG9725520282+012	листзаднейрессоры12		2
19а	WG9725520282+013	болт		2
19а	WG9725520282+014	гайка		2
19Ь	WG9725520281	задняярессоравсборе	шасси 850, моста 1697	2
19Ь	WG9725520281+001	листзаднейрессоры1	самый длинный лист	2
19Ь	WG9725520281+002	листзаднейрессоры2		2
19Ь	WG9725520281+003	листзаднейрессоры3		2
19Ь	WG9725520281+004	листзаднейрессоры4	I	2
19Ь	WG9725520281+005	листзаднейрессоры5		2
19Ь	WG9725520281+006	листзаднейрессоры6		2
19Ь	WG9725520281+007	листзаднейрессоры7		2
19Ь	WG9725520281+008	листзаднейрессоры8		2
19Ь	WG9725520281-Ю09	листзаднейрессоры9		2
19Ь	WG9725520281+010	листзаднейрессоры10		2
19Ь	WG9725520281+011	листзаднейрессоры11		2
19Ь	WG9725520281+012	листзаднейрессоры12		2
19Ь	WG9725520281+013	болт		2
19Ь	WG9725520281+014	гайка		2
19с	WG9725520283	задняярессоравсборе		2
19с	WG9725520283+001	листзаднейрессоры1	самый длинный лист	2
19с	WG9725520283+002	листзаднейрессоры2		2
19с	WG9725520283+003	листзаднейрессоры3		2
19с	WG9725520283+004	листзаднейрессоры4		2
19с	WG9725520283+005	листзаднейрессоры5		2
19с	WG9725520283+006	листзаднейрессоры6		2
19с	WG9725520283+007	листзаднейрессоры7		2
19с	WG9725520283+008	листзаднейрессоры8		2
19с	WG9725520283+009	листзаднейрессоры9		2
19с	WG9725520283+010	листзаднейрессоры10		2
19с	WG9725520283+011	листзаднейрессоры11		2
19с	WG9725520283+012	листзаднейрессоры		2
19с	WG9725520283+013	болт		2
19с	WG9725520283+014	гайка	-	2
20а	AZ9725520345	болт		4
20Ь	AZ9725520253	болт	Для обычного тягача	4
21а	AZ9725520254	рессора	Для обычного тягача	2
2 lb	AZ9725520244	рессора	Для строительных машин	2
21с	199000520006	направляющийштифт	Для строительных машин	4
22а	WG9725520750	самозакручивающяясягайка	Для строительных машин	8
22Ь	190003888749	шайбаплоская	Для обычного тягача	8
25	AZ9725520210	балансирнаяосьвсборе	используется для всех типов машин	2
26а	AZ9725520302	связнаяплата	850 шасси
26Ь	AZ9725520303	связнаяплата	780 шасси
54	AZ9625510809	средняяопора	К29> S29	2
55	AZ9125520276	заклёпка\|		4
