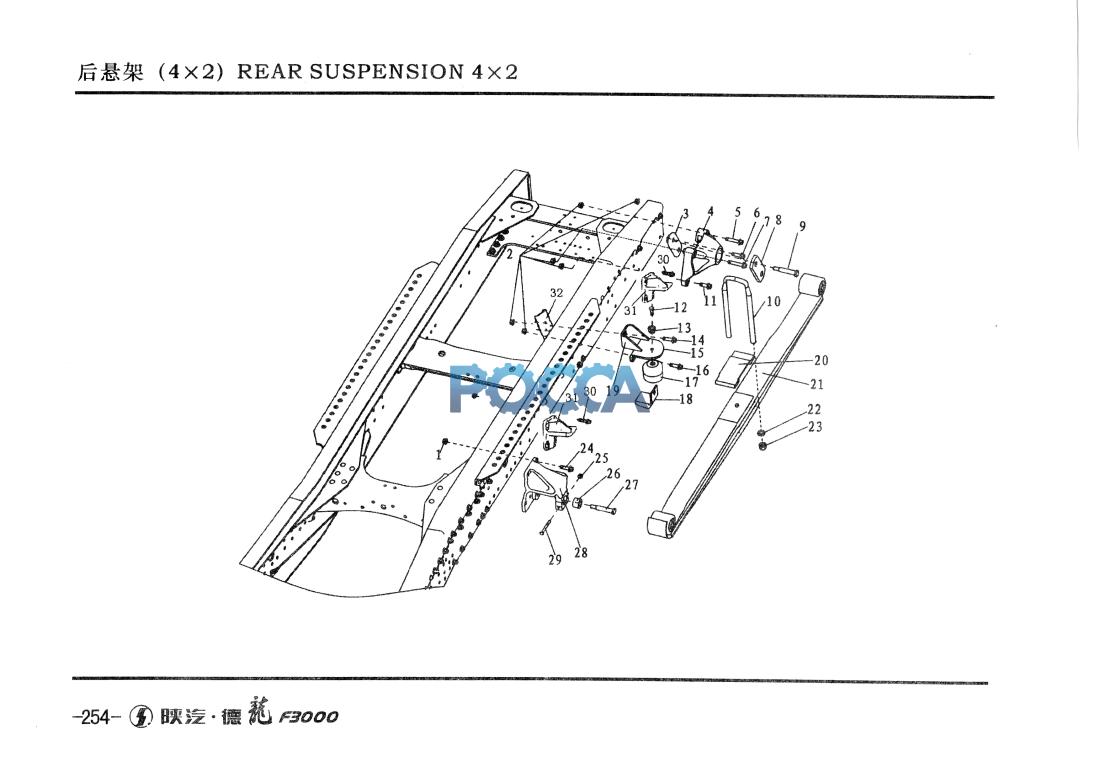

Задняя подвеска, рессора задняя, кронштейн крепления рессоры 4х2 SHAANXI (Шанкси) SHACMAN F3000 29 Гр. Подвеска (амортизатор)
Балансир в сборе 6х4, 8х4 Кронштейн крыла правый/левый
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 06.11251.2005 | 12 | 六角自锁螺母M24*2 | Self-locking Nut | 用于少片簧 | |||
| 2 | 06.11251.2005 | 20 | 六角自锁螺母M243 | Self-locking Nut | 少片簧 | |||
| 3 | 81.41303.0079 | 2 | 板簧连接板(带螺纹） | Leaf-spring Connecting | 用于多片簧 | |||
| Q1811455T | 8 | 六角法兰面承面带齿螺栓 | HexagDn bolt with flangp | |||||
| 4 | 81.41307.0052 | 2 | 后板簧后支架总成 | Rear Bracket Assembly | ||||
| 5 | Q1811470T | 2 | 六角法兰面承面带齿螺栓 | Hex bolt wit±i flange & teeth | ||||
| 6 | Q1811445T | 2 | 六角法兰面承面带齿螺栓 | Hex bolt with flange & teeth | ||||
| 7 | Q1811475T | 2 | 六角法兰面承面带齿螺栓板 | Hex bolt with flange & teeth | ||||
| 8 | 81.41303.0080 | 2 | 簧连接板(不带螺纹） | Leaf-spring Connecting | ||||
| 9 | 06.02839.0013 | 4 | 六角头螺栓 | Hex Bolt M24*2*145 | ||||
| 10 | 81.41312.0103 | 4 | M24*2*145骑马骡栓 | Saddle Clamp Bolt | ||||
| 11 | Q1811440T | 2 | 六角法兰面承面带齿螺栓 | Hex bolt with flange & teeth | ||||
| 12 | Q151C1235Q | 2 | 六角头螺栓 | Hex bolt | ||||
| 13 | 06.11240.0411 | 2 | 六角锁紧螺母 | Hex Self-locking Nut | ||||
| 14 | Q1811450T | 2 | 六角法兰面承面带齿螺栓 | Hex bolt with flange & teeth | ||||
| 15 | 81.41410.2029 | 2 | 支架 | Bracket | ||||
| 16 | Q1811445T | 4 | 六角法兰面承面带齿螺栓 | Hex bolt with flange & teeth | ||||
| 17 | 81.96020.6013 | 2 | 空心橡胶缓冲块 | Cushion Rubber | ||||
| 18 | 81.96210.0361 | 2 | 止动缓冲垫 | Stopp Washer | ||||
| 19 | 81.41410.2028 | 2 | 支架 | Bracket | ||||
| 20 | 81.41335.0064 | 2 | 后板簧夹紧板 | Rear Spring Clamp Plate | ||||
| 21 | 81.43402.6504 | 2 | 抛物线板簧总成 | Parabolic Leaf-spring Assembly | ||||
| 22 | 81.90712.0036 | 8 | 球型垫圈 | Ball-type washer/ filler ring | ||||
| 23 | 06.11289.0005 | 8 | 六角自锁螺母M24*2 | Hex Sdf4oddng Nut M24 X 2 | ||||
| 24 | Q1811445T | 12 | 六角法兰面承面带齿螺栓 | Hexagon bolt with flange | ||||
| 25 | Q33010T13F2 | 2 | 六角锁紧螺母 | Hex Self-locking Nut | ||||
| 26 | 81.41304.0054 | 2 | 轴套 | Bush | ||||
| 27 | 06.02839.0015 | 2 | 六角头螺栓M24*2*170 | Hex Bolt M24*2* 170 | ||||
| 28 | 81.41307.0043 | 2 | 后板簧前支架 | Front Braket | ||||
| 29 | Q150B1090TF2 | 2 | 六角头螺栓 | Hex Bolt | ||||
| 30 | Q1811445T | 8 | 六角法兰面承面带齿螺栓 | Hexagon bolt with flan^ | ||||
| 31 | DZ95189525094 | 4 | 副簧限位支架 | Sub-leaf spring limit bracket | ||||
| 32 | 81.41410.0006 | 2 | 垫板 | Pad |
