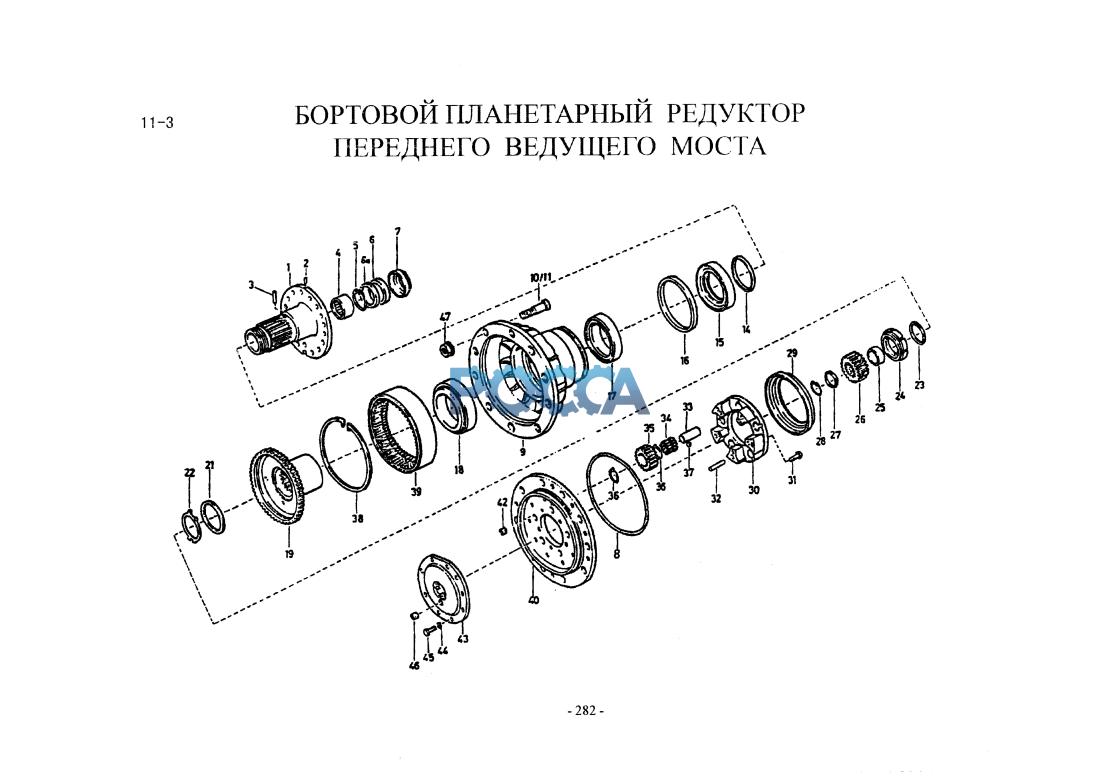

Бортовой редуктор переднего моста HOWO (Хово) HOWO 30 Гр. Передняя ось. Передний мост

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Примечание 1	Примечание 2
1	1880410076	2	хвостовик вала переднего моста		Включ. 2~3
2	1880410102	2	стопорный штифт
3	1880410109	2	трубка
4	1880410069	2	игольчатый подшипник 55/35
5	Q43870	2	стопорное кольцо
6	AZ9100410018	2	сальник уплотнения вала
6а	AZ9100410019	2	сальник уплотнения вала
7	199000410107	2	крышка сальника уплотнения вала
8	1880420012	2	уплотнительное кольцо
9	199000420052	2	ступица переднего колеса в сборе
9-1	199000420029	2	ступица переднего колеса
10	199000410103	10	болт крепления колеса
11	199000410103	10	болт крепления колеса
14	1406060011	2	уплотнительное кольцо
15	1880420028	2	прокладочное кольцо
16	AZ9100410015	2	сальник уплотнения вала
17	190003326443	2	конический роликоподшипник 32020GB/T297-94
18	190003326445	2	конический роликоподшипник 32022GB/T297-94
19	199112340021	2	венечная опора в сборе
21	1880420034	2	упорное кольцо
22	1680340015	2	упорная шайба
23	1680340016	Потребованию	регулировочная шайба (толщ. 0.1)	S=0.1
23	1680340187	Потребованию	регулировочная шайба (толщ. 0.15)	S=0.15
23	1680340017	Потребованию	регулировочная шайба (толщ. 0.2)	S=0.2
23	1680340018	Потребованию	регулировочная шайба (толщ. 1.0)	S=1.0
23	1680340019	Потребованию	регулировочная шайба (толщ. 0.15)	S=0.15
24	1680340013	2	гайка (правая)
25	1880420022	2	проставочное кольцо	4x4 6Х6
26	1880420003	2	солнечная шестерня Z = 23	4x4 6x6
27	1880440010	2	добавочная шайба	4x4 6x6
28	190003933300	2	стопорное кольцо вала	4x4 6x6
29	1880420027	2	маслоотражательный диск	4x4 6x6
30	199100420003	2	планетарная опора	4x4 6x6
31	Q151C1265TF2	10	болт	4x4 6x6
32	190003901704	10	цилиндрический шплинт	4x4 6x6
33	1880420024	10	валик планетарного колеса	4x4 6x6
34	WG99-934-013	10	игольчатый подшипник	4x4 6x6
35	199000420050	10	планетарное колесо Z = 16	4x4 6x6
36	199012340075.	20	шайба планетарного колеса	4x4 6x6
37	190003330148	10	шарик - 8.000 G200 b-GB308	4x4 6x6
38	WG1880420014	2	стопорное кольцо	4x4 6x6
39	199000420049	2	внутренний зубчатый венец (z = 57)	4x4 6x6
40	199000420019	2	фланец планетарной опоры	4x4 6x6
42	Q2541020	4	потайной винт	4x4 6x6
43	199112340001	2	торцевая крышка	4x4 6x6
44	Q40310	20	пружинная шайба	4x4 6x6
45	Q150В1018	20	болт	4x4 6x6
46	190003961309	4	заглушка	4x4 6Х6
47	WG90003884160	20	гайка крепления колеса	4x4 6x6
