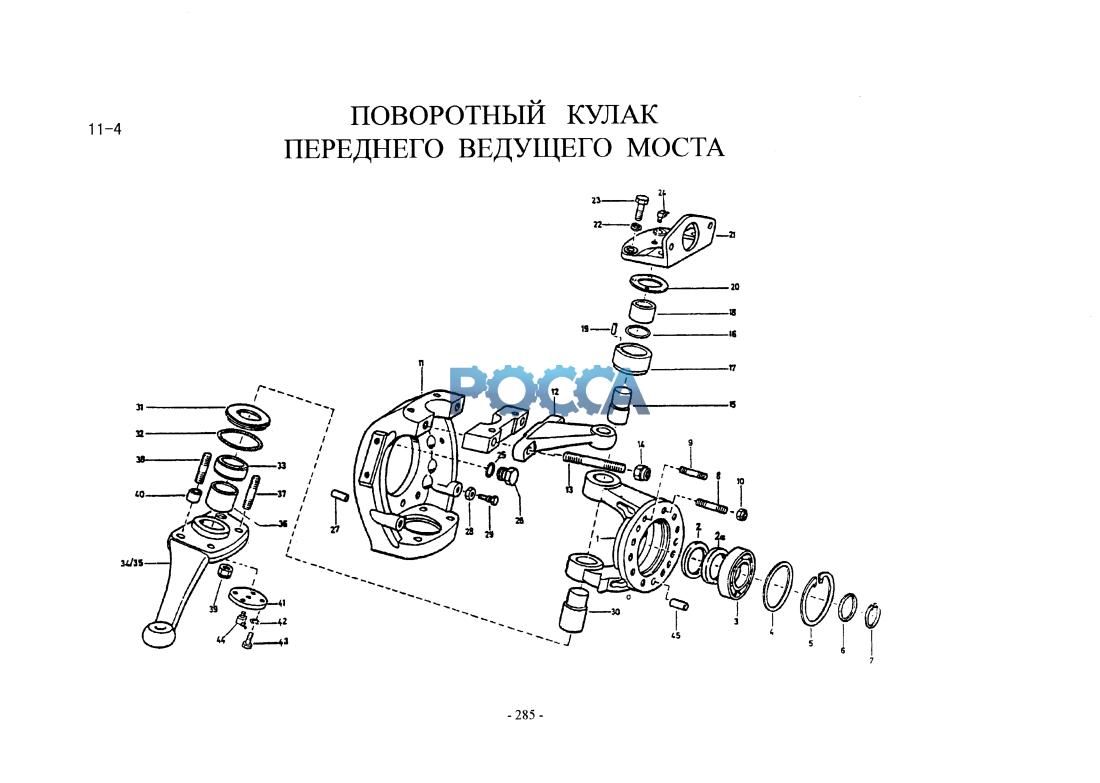

Кулак поворотный переднего моста 6х6 HOWO (Хово) HOWO 30 Гр. Передняя ось. Передний мост
Бортовой редуктор переднего моста Передний мост
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 199100410007 | 2 | поворотный кулак передней оси в сборе | Включ. 15^30 | ||||
| 1а | 199000410016 | 2 | поворотный кулак передней оси | |||||
| 2 | 190003878645 | 2 | сальник уплотнения вала | |||||
| 2а | AZ9100410110 | 2 | сальник уплотнения вала | |||||
| 3 | 190003311467 | 2 | шарикоподшипник 6311/C3 GB/T276-94 | |||||
| 4 | 1880410065 | 2 | шайба | |||||
| 5 | 190003934520 | 2 | стопорное кольцо | |||||
| 6 | 1880420030 | 2 | опорная шайба | |||||
| 7 | 190003933482 | 2 | стопорное кольцо | |||||
| 8 | 190003810002 | 10 | шпилька | |||||
| 9 | Q151B1645TF2 | 18 | болт | |||||
| 10 | 190003888627 | 10 | самоконтрящая гайка | |||||
| 11 | 199000410039 | 2 | поворотный кулак | |||||
| 12 | WG9000410033 | 1 | рычаг поворотного кулака | |||||
| 13 | Q151B18130TF2 | 2 | болт | |||||
| 13а | Q151B18100TF2 | 2 | болт | |||||
| 15 | 199100410006 | 1 | палец поворотного кулака | |||||
| 16 | 1880410052 | 2 | уплотнительное кольцо | |||||
| 17 | 199100410009 | 2 | проходная втулка | |||||
| 18 | 199100410002 | 2 | втулка (41x52.5) | |||||
| 19 | Q5210814 | 2 | цилиндрический шплинт | |||||
| 20 | 199000410023 | Потребованию | установочная шайба | |||||
| 20 | 199000410024 | Потребованию | установочная шайба | |||||
| 20 | 199000410025 | Потребованию | установочная шайба | |||||
| 20 | 199000410026 | Потребованию | установочная шайба | |||||
| 21 | 1880410073 | 2 | кронштейн | |||||
| 22 | Q40314 | 8 | пружинная шайба | |||||
| 23 | Q151B1440 | 8 | болт | |||||
| 24 | 190003963114 | 2 | масленка на конусной резьбе | |||||
| 25 | 190003098026 | 2 | уплотняющая шайба | |||||
| 26 | 199000410120 | 2 | сапун в сборе | |||||
| 27 | Q5211626 | 2 | цилиндрический шплинт | |||||
| 28 | 199012410005 | 2 | низкая гайка | |||||
| 29 | 1880410059 | 2 | болт фиксации | |||||
| 30 | 199100410003 | 2 | палец поворотного кулака | |||||
| 31 | 199000410022 | 2 | защитный диск | |||||
| 32 | 1586340002 | 2 | уплотнительное кольцо | |||||
| 33 | WG880410049 | 2 | упорный роликоподшипник | |||||
| 34 | 199000410031 | 2 | сошка поперечной рулевой тяги в сборе (левая) | |||||
| 35 | 199000410032 | 2 | сошка поперечной рулевой тяги в сборе (правая) | |||||
| 36 | 1880410029 | 2 | втулка (43.8x5 7.5) | |||||
| 37 | Q151B1660TF2 | 8 | болт | |||||
| 40 | 1880410068 | 2 | фиксирующая втулка | |||||
| 41 | 199000410021 | 2 | крышка | |||||
| 42 | Q40308 | 8 | пружинная шайба | |||||
| 43 | Q150B0818 | 8 | болт | |||||
| 44 | 190003963114 | 2 | масленка с конусной резьбой | |||||
| 45 | Q5211635 | 2 | цилиндрический шплинт |
