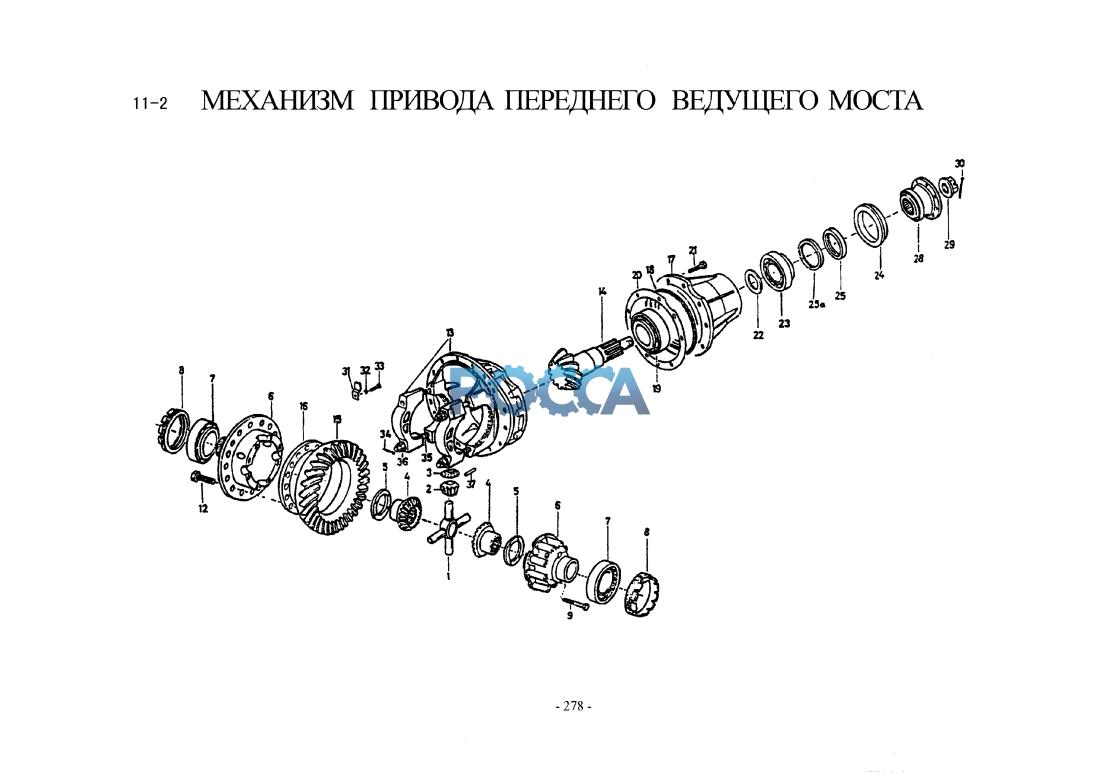

Редуктор переднего моста HOWO (Хово) HOWO 30 Гр. Передняя ось. Передний мост

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Примечание 1	Примечание 2
	AZ9100420044	)	средний фланец переднего моста	Фланец Ф150	1=5.73
	DZ9100420043	1	средний фланец переднего моста	Фланец Ф165	1=6.72
	DZ9100420042	1	средний фланец переднего моста	Фланец Ф165	1=5.73
	DZ9100420040	1	средний фланец переднего моста	Фланец Ф150	1=6.72
1	199014320091	1	крестовина дифференциала
2	199012320010	4	планетарная шестерня
3	199012320150	4	шайба планетарной шестерни
4	199012320009	2	шестерня полуоси
5	11800320012	Потребованию	регулировочная шайба		L
5	199012320129	Потребованию	регулировочная шайба
5	11800320131	Потребованию	регулировочная шайба
5	11800320132	Потребованию	регулировочная шайба
5	13809320169	Потребованию	регулировочная шайба
6	199012320198	1	картер дифференциала
7	190003326148	2	Конический роликоподшипник 32216GB/T297-94
8	13809320159	2	регулировочная гайка подшипника дифференциала
9	Q151B1480TF2	8	болт
12	Q151В1635TF2	16	болт
13	199012320098	1	картер главной передачи
14	199000420056	1	пара конических шестерен 28/13		1=7.49
14	199000420058	1	пара конических шестерен 30/11		1=9.48
14	199000420057	1	пара конических шестерен 29/12		1=8.4
14	199000420055	1	пара конических шестерен 29/15		1=6.72
14	199000420054	1	пара конических шестерен 28/17		i=5.73
16	199012320121	1	проставочное кольцо		i=8.4 9.49
17	199012320103	1	седло подшипника
18	199012320133	1	сальник уплотнения
19	190003326547	1	конический роликоподшипник 32315GB/T297-94
20	199012320173	Потребованию	регу лировочная шайба (толщ. 0.1)	S=0.1
20	199012320174	Потребованию	регу лировочная шайба (толщ. 0.15)	S=0.15
20	199012320175	Потребованию	регулировочная шайба (толщ.0.4)	S=0.4
20	199012320176	Потребованию	регу лировочная шайба (толщ. 1)	S=1
21	Q150B1230TF2	12	болт
22	1880320015	Потребованию	регулировочная шайба	S=2.55
22	1880320002	Потребованию	регу лировочная шайба	S=2.0
22	1880320003	Потребованию	регу лировочная шайба	S=2.1
22	1880320004	Потребованию	регу лировочная шайба	S=2.3
22	1880320005	Потребованию	регу лировочная шайба	S=2.4
22	1880320006	Потребованию	регулировочная шайба	S=2.5
22	1880320007	Потребованию	регу лировочная шайба	S=3.0
22	1880320008	Потребованию	регу лировочная шайба	S=3.1
22	1880320009	Потребованию	регулировочная шайба	S=3.3
22	1880320010	Потребованию	регулировочная шайба	S=3.4
22	1880320011	Потребованию	регулировочная шайба	S=2.05
22	1880320011	Потребованию	регулировочная шайба	S=2.15
22	1880320013	Потребованию	регулировочная шайба	S=2.35
22	1880320014	Потребованию	регулировочная шайба	S=2.45
23	190003326236	1	конический роликоподшипник 30312GB/T297-94
24	199012320121	1	кольцо
25	AZ9112320030	2	сальник \ гглотнения вала
25а	AZ9112320184	2	сальник уплотнения
28	179000320010	1	фланец в сборе Ф=150
28	199012320110	1	фланец в сборе Ф=165
29	179000320013	1	гайка фланца
30	05005055	1	шплинт
31	179000320027	2	стопорная пластина
32	Q40308	2	пружинная шайба
33	Q150B0816	2	болт
34	Q5004028	4	шплинт
35	Q12316120	4	шпилька
36	Q381B16	4	гайка (мелкая резьба)
37	Q5210820	4	цилиндрический шплинт
