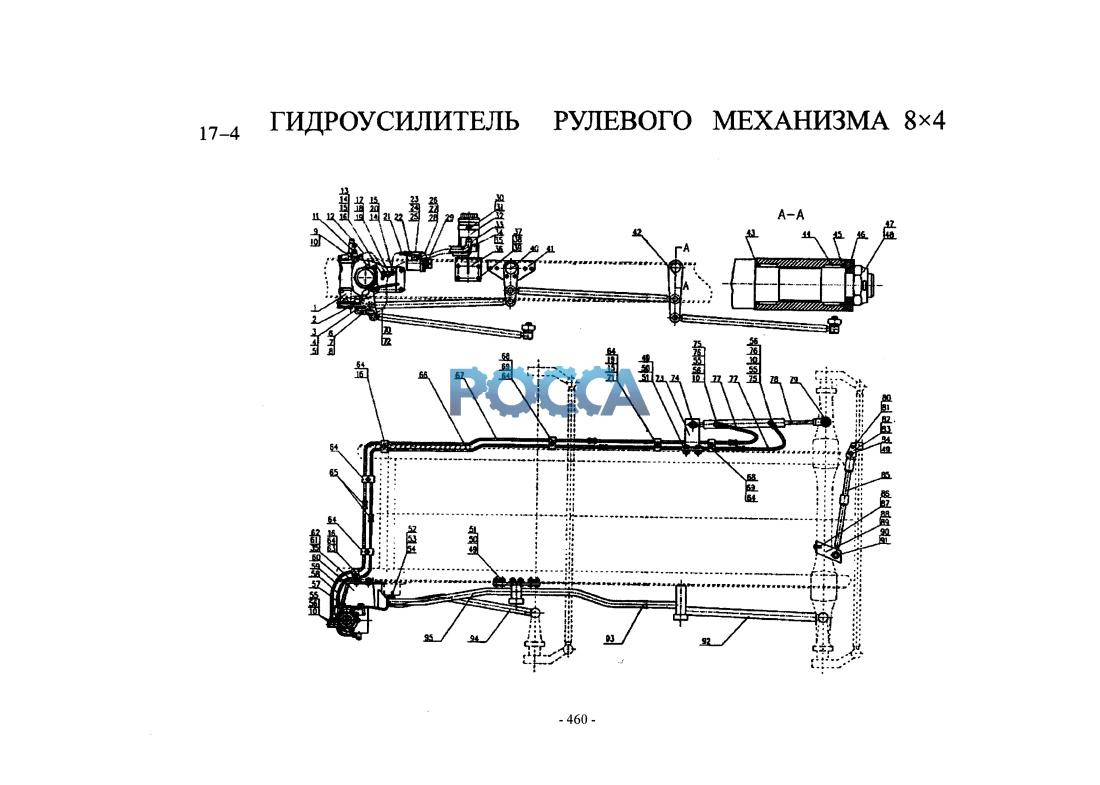

Гидроусилитель 8х4. Тяги рулевые. HOWO (Хово) HOWO 34 Гр. Рулевое управление
Гидроусилитель 6х2. Тяги рулевые. Кулак поворотный переднего моста 6х6
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9719470228 | 1 | рулевой механизм ZF8098 | |||||
| 2 | WG9118470051 | 1 | рулевая сошка | |||||
| 3 | 252-3407054 | 1 | с альник уплотнения | |||||
| 4 | 252-3407055 | 1 | крепежная гайка | |||||
| 5 | 252-3407056 | 1 | штуцер -угольник | |||||
| 6 | WG9100470078 | 1 | муфта шланга | |||||
| 7 | 190003989336 | 2 | хомут для шланга | |||||
| 8 | 190003883242 | 1 | гайка для штуцера | |||||
| 9 | 190003962632 | 1 | пустотелый болт | |||||
| 10 | Т071800 | 4 | составной сальник уплотнения | |||||
| 12 | WG9719470029 | 1 | гидрошланг в сборе | |||||
| 13 | Q150B0620 | 4 | болт | |||||
| 14 | Q40306 | 2 | пружинная шайба | |||||
| 15 | Q340B06 | 3 | гайка | |||||
| 16 | 1397350169 | 3 | угловой кронштейн | |||||
| 17 | 138091360181 | 1 | трубка-державка | |||||
| 18 | 161000060211 | 1 | резиновый шланг | |||||
| 196 | Q150B0630 | 2 | болт | |||||
| 20 | Q40206 | 4 | шайба | |||||
| 21 | WG9100470107 | 1 | шланг высокого давления | |||||
| 22 | 199100470110 | 1 | штуцер | |||||
| 23 | WG9100470076 | 1 | соединительная головка | |||||
| 24 | 190003962651 | 1 | пустотелый болт | |||||
| 25 | 190003098031 | 2 | уплотняющая шайба | |||||
| 26 | WG9725470120 | 1 | фасонный шланг | |||||
| 27 | AZ9100470084 | 1 | защитное кольцо пружины | |||||
| 28 | 190003989301 | 2 | хомут для шланга | |||||
| 29 | WG9719470037 | 1 | лопастный насос гидроусилителя | |||||
| 30 | Q150B0835 | 1 | болт | |||||
| 31 | Q33208 | 1 | контргайка | |||||
| 32 | WG9719470033 | 1 | бачок гидросистемы | |||||
| 33 | AZ9100470040 | 1 | кронштейн бачка гидросистемы в сборе | |||||
| 34 | Q150B1020Q | 2 | болт | |||||
| 35 | Q40310 | 2 | пружинная шайба | |||||
| 36 | AZ9725470020 | 1 | кронштейн в сборе | |||||
| 37 | Q150B1230 | 6 | болт | |||||
| 38 | Q340B12 | 6 | гайка | |||||
| 39 | Q40312 | 6 | пружинная шайба | |||||
| 40 | AZ9731470030 | 1 | рычаг в сборе | |||||
| 41 | AZ9731470035 | 1 | опорная пластинка в сборе | |||||
| 42 | WG9018470016 | 1 | рычаг в сборе | |||||
| 43 | 199018470014 | 4 | шайба подшипника | |||||
| 44 | WG90410228 | 4 | игольчатый подшипник (НК4020А) | |||||
| 45 | 1880340023 | 4 | уплотнительное кольцо | |||||
| 46 | 199018470015 | 2 | шайба | |||||
| 47 | 190003872383 | 2 | низкая гайка | |||||
| 48 | Q5006350 | 2 | шплинт | |||||
| 49 | 190003888458 | 2 | самоконтрящая гайка | |||||
| 50 | Q151B1445 | 2 | болт | |||||
| 51 | Q40020 | 2 | шайба | |||||
| 54 | 190003888459 | 1 | самоконтрящая гайка | |||||
| 55 | Q81714 | 3 | соединительная шловка | |||||
| 56 | Q81818 | 3 | болт-муфта | |||||
| 57 | Q151B2035TF2 | 5 | болт | |||||
| 58 | AZ9731470050 | 1 | гидрошланг | |||||
| 59 | AZ9731470051 | 1 | гидрошланг | |||||
| 60 | AZ9731470020 | 1 | кронштейн рулевого механизма | |||||
| 61 | Q151B1660TF2 | 6 | болт | |||||
| 62 | 190003888627 | 6 | самоконтрящая гайка | |||||
| 63 | 199100820050 | 2 | прижим | |||||
| 64 | 1188730187 | 6 | трубка-державка | |||||
| 65 | Q80314 | 4 | штуцер | |||||
| 66 | AZ9731470052 | 1 | гидрошланг | |||||
| 67 | AZ9731470053 | 1 | гидрошланг | |||||
| 70 | WG9725470050 | 1 | маслоотводящий шланг | |||||
| 71 | Q40506 | 5 | пружинная шайба | |||||
| 72 | 17017470015 | 1 | пружинное защитное кольцо | |||||
| 73 | 199018510018 | 1 | кронштейн в сборе | |||||
| 74 | AZ9118470024 | 1 | шаровый штуцер в сборе | |||||
| 75 | Q80114 | 12 | гайка штуцера | |||||
| 76 | Q80014 | 12 | кольцо | |||||
| 77 | WG2032470140 | 2 | шланг высокого давления в сборе | |||||
| 78 | WG9014470008 | 1 | силовой цилиндр | |||||
| 79 | AZ9118470025 | 1 | шаровый штуцер в сборе | |||||
| 80 | Q151С1270 | 2 | болт | |||||
| 81 | 190003888457 | .2 | с амоконтрящая гайка | |||||
| 82 | 199118470035 | 1 | опорная пластинка | |||||
| 83 | 199118470036 | 1 | опорная пластинка | |||||
| 84 | Q151B1480 | 1 | болт | |||||
| 85 | 190003888458 | 1 | самоконтрящая гайка | |||||
| 86 | WG9114470106 | 1 | амортизатор | |||||
| 87 | Q150B1025 | 2 | болт | |||||
| 88 | Q5211424 | 1 | цилиндрический шплинт | |||||
| 89 | 199118470033 | 1 | стальной уголок в сборе | |||||
| 90 | Q271B14 | 1 | гайка с прорезью | |||||
| 91 | Q5003225 | 1 | шплинт |
