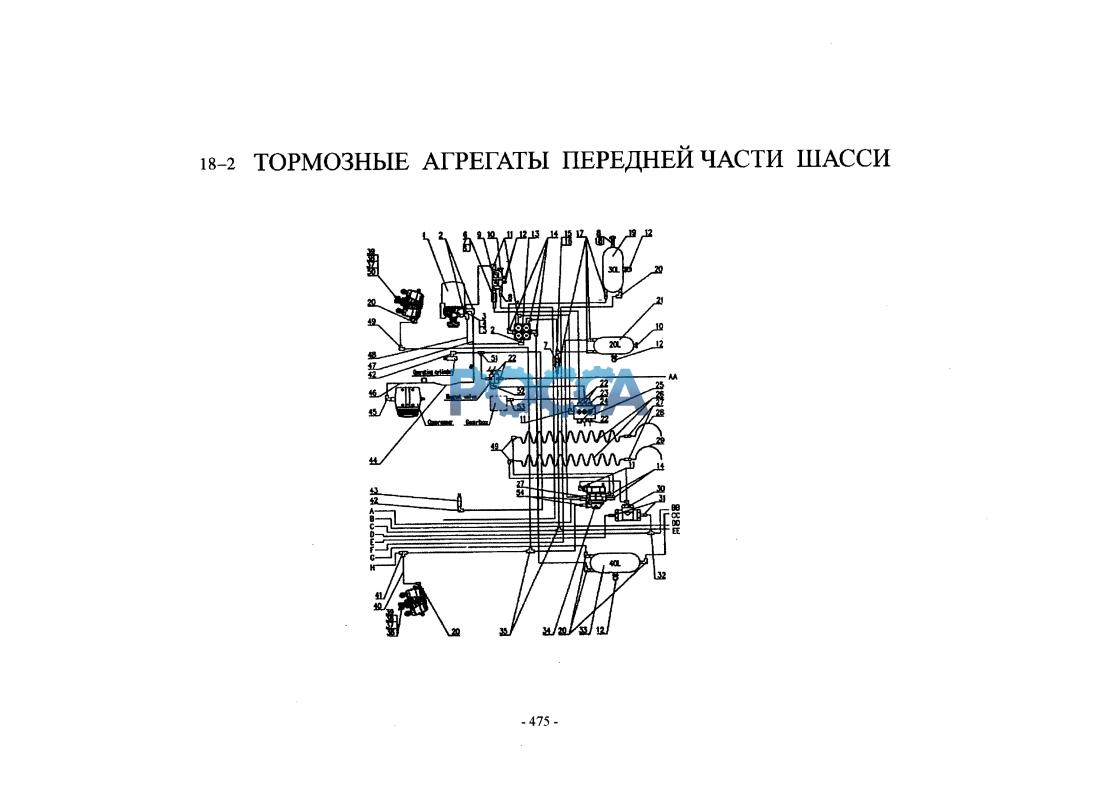

Передняя тормозная система. HOWO (Хово) HOWO 35 Гр. Тормоза

Механизм подачи воздуха Схема блокировки 1 моста

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Примечание 1
1	WG9100368471	1	осушитель воздуха
2	190003559653	3	штуцер - L12FD74301
3	190003962612	1	пустотелый болт
4	WG99100270117	1	муфта шланга
5	Q72312T5F	2	уплотняющая шайба
6	190003559385	1	штуцер -угольник
7	WG9000360112	2	клапана
8	190003559963	3	прямой штуцер
9	WG9719360001	1	Сосуды трубки
9	WG9100360044	1	Сосуды трубки (20 литров)	К тягачу
10	190003962038	2	Болт
11	WG9114360010	5	Угловая форсунка
12	WG9000360115	5	Выходом клапана
13	WG9000360366	1	Предохранительный клапан
14	190003559946	3	Угловая форсунка
15	WG99100360115	1	Выходом клапана
16	WG99100360161	1	форсунка
17	190003559948	4	прямой штуцер
18	WG9000360314	1	Контрольный штуцер
19	WG9014362117	1	Сосуды трубки (275\30 литров)	S/6x4, S/4x2, К/4хЗ
19	WG9003550098	1	Сосуды трубки (40 литров)	S/6x2
19	WG9003550098	2	Сосуды трубки (40 литров)	0/6x2
19	WG9003550094	2	Сосуды трубки (30 литров)	0/4х2/6х4,К/6х4
19	WG9014362009	2	Сосуды трубки (35 литров)	0/8x4,К/8х4
20	190003559955	6	Угловая форсунка
21	WG9003550087	1	Сосуды трубки (20 литров)	S/6x4, S/4x2,0/6x2
21	WG9003550087	2	Сосуды трубки (20 литров)	0/4 х2/6 х 4/8 х 4,К/6 х 4
21	WG9003550087	3	Сосуды трубки (20 литров)	К/4х2
22	190003559766	4	прямой штуцер
23	Q80408	2	прямой штуцер
24	190003962019	4	Болт
25	AZ9100366156	1	Пористый штуцер
26	WG9000360140	2	Винтная труба	К тягачу
27	190003559490	3	прямой штуцер
28	WG9000360170	1	Регулирующий штуцер	К тягачу
29	WG9000360171	1	Регулирующий штуцер	К тягачу
30	WG9000360188	1	клапана	К тягачу
31	190003559947	2	прямой штуцер
32	190003559483	1	Предохранительный клапан
33	WG9003550098	1	Сосуды трубки (40литров)	S/6x4,S/6x2
33	WG9014362009	1	Сосуды трубки (35 литров)	S/4x2
34	WG900360180	1	Клапан контроля	К тягачу
35	WG17017360203	2	Предохранительный клапан
36	WG9000360100	1	Предняя тормозная камера
37	190003903661	2	Палец оси
38	Q40114	2	шайба
39	Q5004022	2	шплинт
40	WG17017360450	2	Тормозная труба в сборе
40а	WG17017361000	2	Винтная труба
40Ь	WG9123360300	900	Рябь кожуха
40С	WG9123360200	900	Рябь кожуха(Ф20)
41	WG9100360112	1	штуцер -тройник(3 -М18 * 15)
42	190003559496	2	переключающий клапан
43	WG9719180010	1	Проветривать тормознного двигали в сборе
44	WG99100360184	1	Мягкая труба
45	WG99000360410	1	Угловая форсунка
46	AZ9719360101	1	Труба 15Предняя тормозная камера
47	AZ9719360103	1	Труба 15Предняя тормозная камера
48	AZ9719360102	1	Труба 15Предняя тормозная камера
49	190003559479	3	штуцер-угольник
50	WG9000360101	1	Труба 12Предняя тормозная камера
51	190003559482	1	штуцер-тройник
52	WG9100361003	2	Угловая форсунка
53	WG99112280010	1	прямой штуцер
54	190003559945	2	прямой штуцер
55	AZ9725360101	1	труба
56	AZ9725360103	1	труба
57	AZ9725360106	1	труба
60	WG9718360002	2	ABS клапан электрического магнта/WABCO
60	WG9718360001	2	ABS клапан электрического магнта/KNORR
60а	AZ9725360108	1	Труба
60Ь	AZ9725360109	1	Труба
