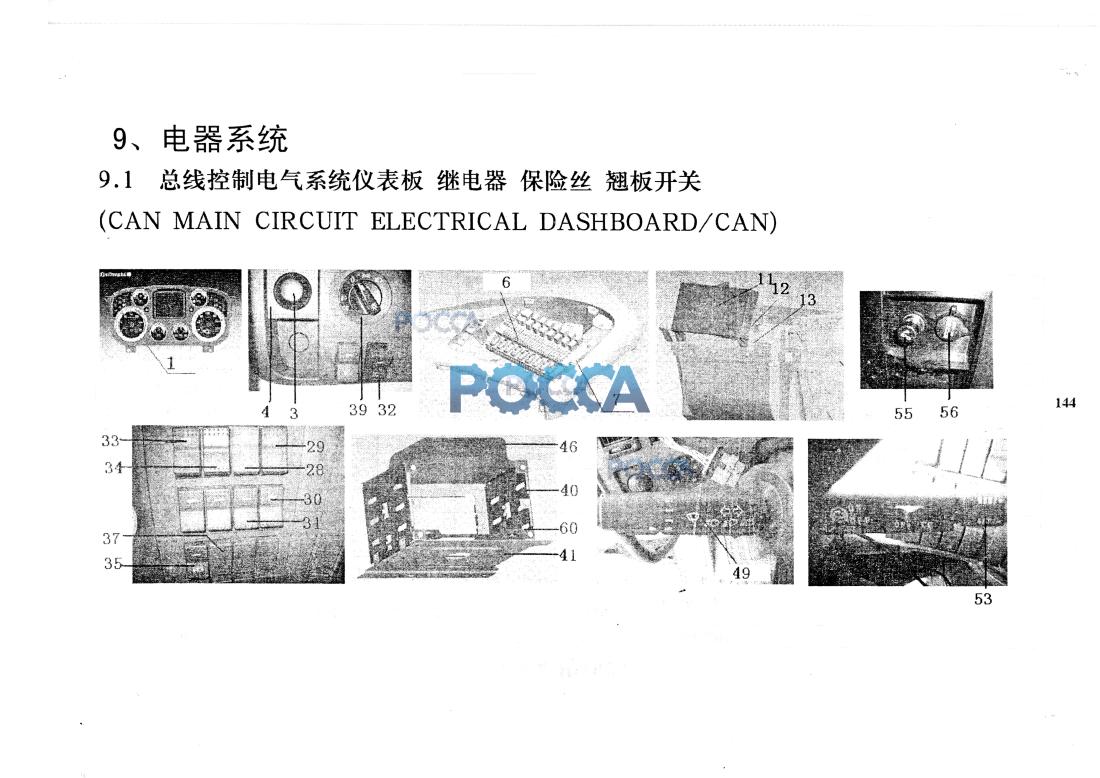

Приборная панель и выключатели HOWO (Хово) HOWO A7 37 Гр. Электрика

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1
1	WG9918580011	001	组合仪表	4	Customized modular instrument cluster
2	Q2714816	004	十字槽盘头自攻螺钌		Screw
3	WG9918580013	001	MCS旋钮		Menu Control Unit(MCU)
4	WG9918580014	001	MCS旋钮安装板		Menu Control Unit plate
5	Q2714216	004	十字槽盘头自攻螺钉		Screw
6	WG9918580002	001	中央电气接线盒		Additional relay box
7	AZ9918580001	001	中央电气接线盒装配图		Additional relay box assemble drawing
8	Q2714816	004	十字槽盘头自攻螺钉		Screw
9	Q40106	004	平垫圈		Even washer
10	AZ9918580022	001	中央电气接线盒铭牌		Additional relay box nameplate
11	WG9918580012	001	中央控制单元(CBCU)		Central body control unit(CBCU)
12	AZ9918580015	001	CBCU安装板1 (与CBCU装配）		CBCU plate 1
13	AZ9918580017	001	CBCU安装板2总成(与风机装配）		CBCU plate 2 assembly
14	AZ9918580018	001	CBCU装配图1 (CBCU与安装板i)		CBCU assemble drawing I
15	Q2140516	003	十字槽盘头嫘钉		Screw
16	Q40105	005	平垫圈		Even washer
17	Q40305	003	弹簧垫圈		Spring washer
18	Q340B05	003	i型六角螺母		iNut
19	AZ9918580019	001	CBCU装配图2 (CBCU安装板2总成与风机）		CBCU assemble drawing 2
20	Q2714816	004	十字槽盘头自攻螺钉		Screw
21	Q40106	004	平垫圈		Even washer
22	Q2140612	002	十字槽盘头螺钉		Screw
23	Q40306	002	弹簧垫圈		Spring washer
24	AZ9918580020	001	CBCU装配图3 (CBCU装配图1与CBCU装配图2)		CBCU assemble cjrawing 3
25	Q2140612	003	十字槽盘头螺钉		Screw
26	Q40308	003	弹簧垫圈		Spring washer
27	WG9925581000	001	翅板开关一览表		Up-board switch schedule
28	WG9925581064	001	危急报聱开关(VD0系统）		Emer.blinker system switch
29	WG9925581020	001	喇叭转换开关		Horn switch
30	WG9925581025	001	轴差开关		Wheel diff.lock switch
31	WG9925581029	001	工作灯开关		Working lamp switch
32	WG9925581050	001	辅助远光灯开关		Assistant high be^m switch
33	WG9925581040	001	暖机开关		Warm-up switch
34	WG9925581041	001	发动机诊断开关		Engine check switch
35	WG9925581063	001	挂车负载检测开关		Trailer load dete^jJ: switch
36	WG9725580005	001	诊断接a外壳		Outer cover for check connector
37	WG9925581100	020	盲孔板		Cover
38	AZ9918580021	001	翘板开关布置图		Up-board switch disposed drawing
39	WG9918580010	001	旋转灯光开关		Turing light switch
40	AZ9925580001	001	ECU安装侧丨丨彳支架总成		ECU bracket
41	AZ9925580003	001	ECU安装支架底板		ECU plate
42	Q150B0830	004	六角头螺栓		Screw
43	Q40308	004	弹簧垫阐		Spring washer
44	Q150B0610	004	六角头螺拴		Screw
45	Q40306	004	弹簧垫圈		Spring washer
46	AZ9925580006	001	ECU安装支架盖板		ECU bracket cover
47	Q2140610	002	[•字槽盘头螺钉		Screw
48	Q40306	002	弹簧垫圈		Spring washer
49	WG9918580015	001	左组合开关总成		Left Multi switch on Steering Column
50	Q2540512	003	1宁梢沉头螺钉		Screw
51	Q40105	003	平垫圈		Even washer
52	Q40305	003	弹簧垫圈		Spring washer
53	WG9925580102	001	右组合开关总成		Right MuKi switch on Steering Column
54	AZ9725580030	001	橡胶堵盖		Rubber gasket
55	WG9100580142	001	24V点烟器		Cigar ligh(er(24V)
56	WG9925580046	001	24V电源插座		Electrical outlet(24V)
57	Q2140510	008	十字梢盘头螺钉		Screw
58	Q40105	008	平垫圈		Even washer
59	Q40305	008	弹簧垫圈		Spring washer
60	AZ9925580004	001	发动机FXU安装支架		Engine ECU bracket
61	Q2140610	002	1型六角螺母		Nut
62	Q40306	002	弹簧垫圈		Spring washer
63	WG9925771010	001	十字槽盘头自攻螺钉		Screw
64	Q2140816	006	0型六允螺母		Nut
65	Q40108	006	平垫圈		Even washer
66	Q40308	006	十字梢盘头自攻螺钉		Screw
67	Q340B08	006	1型六角螺母		Nut
68	WG9925771011	001	发动机线束保护盒下盔		Engine line box’s plate
69	Q2714819	007	十字梢盘头自攻螺钉		Screw
