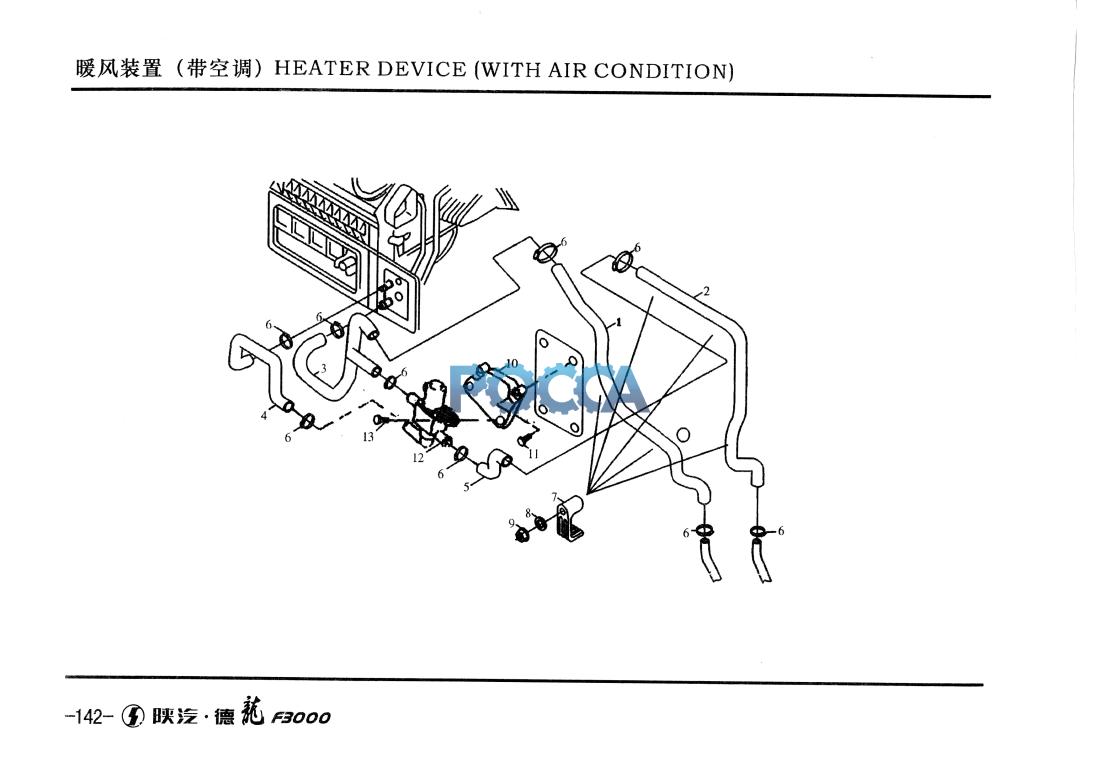

Кран печки SHAANXI (Шанкси) SHACMAN F3000 37 Гр. Электрика
Комбинация приборов Освещение кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ13241841201 | 1 | 暖风铝管(一） | Heater line | 22x1.5 | |||
| 2 | DZ13241841202 | 1 | 暖风铝管(二） | Heater line | AL27-31 | |||
| 3 | DZ13241823301 | 1 | 自动空调成型软管(一） | Shaped hose | A6.4X 12X 1.6-200HV-MAN183-B1 | |||
| 4 | DZ13241823302 | 1 | 自动空调成型软管(二） | Shaped hose | AM68-MAN183-B1 | |||
| 5 | DZ13241823303 | 1 | 自动空调成型软管(三） | Shaped hose | DEM6 X 30-ST-A2C | |||
| 6 | 06.67128.0711 | 7 | 卡箍 | Hose clamp | PT-KA5 X 20-WN1411 -10.9-A3R | |||
| 7 | 81.97487.0484 | 5 | 支座 | Bracket | ||||
| 8 | 06.15013.0409 | 5 | 垫圈 | Washer | ||||
| 9 | 06.11240.0303 | 5 | 六角螺母 | Hex lock nut | ||||
| 10 | 81.61940.0088 | 1 | 暖风控制阀支架 | Plate | ||||
| 11 | 06.09082.3714 | 2 | 自锁螺母 | Self-tapping screw | ||||
| 12 | 81.61967.0016 | 1 | 控制阀 | Control valve | ||||
| 13 | 81.90470.0621 | 2 | 螺栓 | To engine or auxiliary heater |
