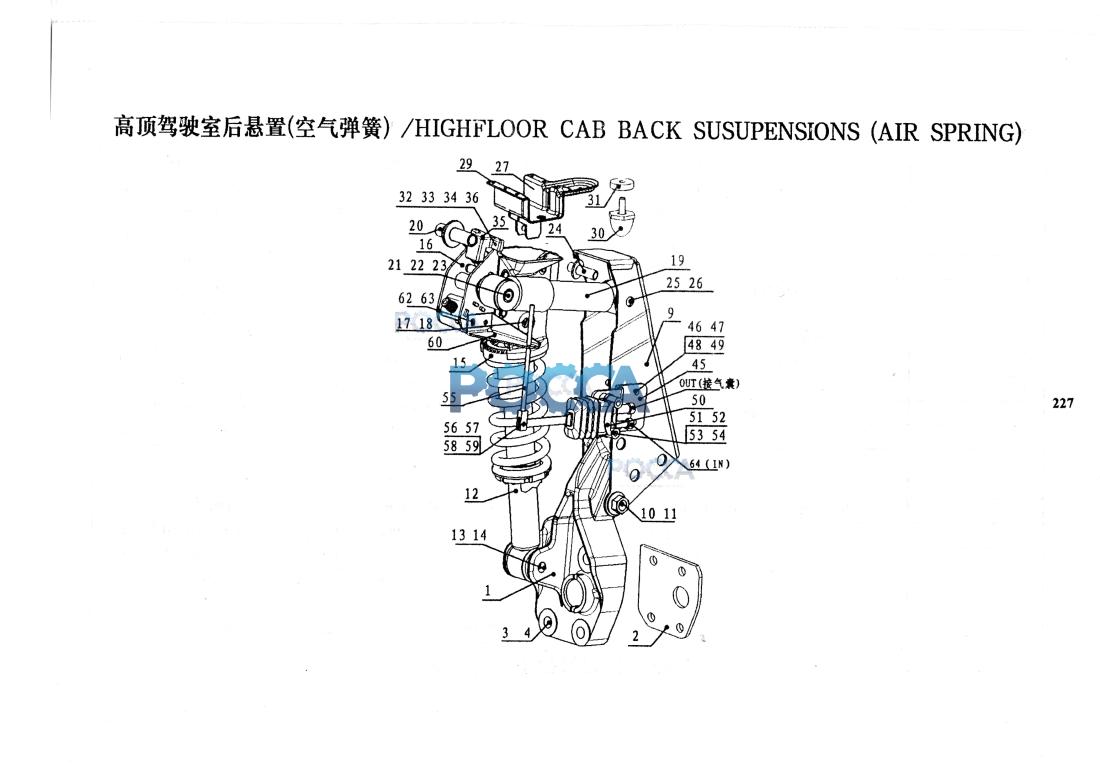

Подвеска кабины задняя HOWO (Хово) HOWO A7 50 Гр. Кабина
Обшивка пола кабины Подвеска кабины передняя
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ1664440011 | \ | 长驾驶室后悬左下支架 | Rear suspension bracket (left) | ||||
| 2 | AZ1664440013 | 1 | 势板 | Plate | ||||
| 3 | Q151B1470 | 4 | 六角头嫘栓 | Screw | ||||
| 4 | 190003888458 | 4 | 自锁嫘母 | Nut | ||||
| 5 | AZ1664440012 | I | 长驾驶室后悬右下支架（与左件对称） | Rear suspensions bracket (right) | ||||
| 6 | AZ1664440013 | 1 | 垫板 | Plate | ||||
| 7 | Q151B1470 | 4 | 六角头嫘栓 | Screw | ||||
| 8 | 190003888458 | 4 | 自锁螺母 | Nut | ||||
| 9 | AZ1664440021 | 2 | 驾驶室后悬过波支架 | Rear susupension transitional bracket | ||||
| 10 | Q18416110 | 6 | 六角法兰螺栓 | Screw | ||||
| H | Q33016 | 6 | 全金属六角法兰面自锁螺母 | Nut | ||||
| 12 | WG1664440068 | 2 | 驾驶室后减振器总成（空气弹簧） | Rear susupension assembly (air spring) | ||||
| 13 | Q1841490 | 2 | 六角法兰面螺栓 | Screw | ||||
| 14 | Q33014 | 2 | 全金M六角法兰而自锁螺母 | Nut | ||||
| 15 | AZ1664440091 | 2 | 隔环 | Spacing 丨oop | ||||
| 16 | WG1664440101 | 2 | 液历.锁总成 | Hydraulic pressure lock assembly | ||||
| 17 | Q1841480 | 2 | 六角法兰面螺栓 | Screw | ||||
| 18 | Q33014 | 2 | 全金属六角法兰面自锁螺母 | Nut | ||||
| 19 | WG1642440021 | 2 | 横向稳记减振器总成 | Transverse susupension assembly | ||||
| 20 | AZ1664440031 | 2 | 衬套 | Bush | ||||
| 21 | Q40214 | 2 | 大垫圈 | Washer | ||||
| 22 | Q18414140 | 2 | 六角法兰面螺栓 | Screw | ||||
| 23 | Q33014 | 2 | 全金属六角法兰而自锁螺母 | Nut | ||||
| 24 | AZ1664430061 | 2 | 衬套 | Bush | ||||
| 25 | Q18414100 | 2 | 六角法兰面螺栓 | Screw | ||||
| 26 | Q33014 | 2 | 全金厲六角法兰面自锁螺母 | Nut | ||||
| 27 | WG1664440050 | 1 | 左上支架总成 | Bracket assembly (left) | ||||
| 28 | WG1664440051 | 1 | 右上支架总成（与左件对称） | Bracket assembly (right) | ||||
| 29 | Q1840825 | 12 | 六角法兰面螺拴 | Screw | ||||
| 30 | WG1642430081 | 2 | 限位块总成 | Limit block assembly | ||||
| 31 | WG1642430082 | • 2 | 限位块垫圈 | Washer | ||||
| 32 | Q40210 | 2 | 大垫圈 | Washer | ||||
| 33 | Q40310 | 2 | 弹箦垫圈 | Washer | ||||
| 34 | Q340B10 | 2 | 六角螺母 | Nut | ||||
| 35 | WG1642440052 | 2 | 驾驶室锁止信号开关 | Lockup signal switch | ||||
| 36 | Q150B0630 | 4 | 六角头螺栓 | Screw | ||||
| 37 | 199014280016 | 1 | 衬套 | Bush | ||||
| 38 | 190003559561 | 1 | 卡奄 | Bush | ||||
| 39 | 190003559516 | 1 | 管接头用螺母 | Nul | ||||
| 40 | WG1642440070 | 1 | 三通接头休 | Tie in | ||||
| 41 | 190003559561 | 1 | 卡套 | Bush | ||||
| 42 | 190003559516 | 1 | 管接头爪螺母 | Nut | ||||
| 43 | WG1642440071 | I | 双弯爻软管 | Tube | ||||
| 44 | 190003171356 | 5 | 塑料紧固带 | Strain-belt | ||||
| 45 | AZ1664440071 | 1 | 商度阔连接支架 | Cortrol valve bracket | ||||
| 46 | Q150B0825 | 4 | 六角头螺栓 | Screw | ||||
| 47 | Q40208 | 4 | 大垫圈 | Washer | ||||
| 48 | Q40308 | 4 | 弹资垫圈 | Washer | ||||
| 49 | Q340B08 | 4 | I型六角螺母 | Nut | ||||
| 50 | WG1642440051 | 2 | 高度控制阀总成 | Cortrol valve | ||||
| 51 | Q150B0855 | 4 | 六角头螺栓 | Screw | ||||
| 52 | Q40008 | 4 | 小垫圈 | Washer | ||||
| 53 | Q40308 | 4 | 弹簧垫圈 | Washer | ||||
| 54 | Q340B08 | 4 | 1型六角螺母 | Nut | ||||
| 55 | WG1642440060 | 2 | 推杆总成11 | Push bar | ||||
| 56 | Q5100614 | 2 | 销轴 | Pin | ||||
| 57 | Q5002012 | 2 | 幵口销 | Pin opening | ||||
| 58 | AZ1642430036 | 4 | 半球垫片 | Hemispherical washer | ||||
| 59 | Q340B06 | 8 | 1型六炻螺母 | Nut | ||||
| 60 | WG1642440055 | 1 | 左推杆支架 | Push-bar bracket (left) | ||||
| 61 | WG1642440056 | 1 | 右推杆支架（与左件对称） | Push-bar bracket (right) | ||||
| 62 | Q150B0610 | 4 | 六角头螺拴 | Screw | ||||
| 63 | Q40306 | 4 | 弹簧垫圈 | Washer | ||||
| 64 | 190003179782 | 1 | 聚酰胺管 | Tube | ||||
| 65 | WG9000361316 | T型三通接头体3-NW4 | T-tie in |
