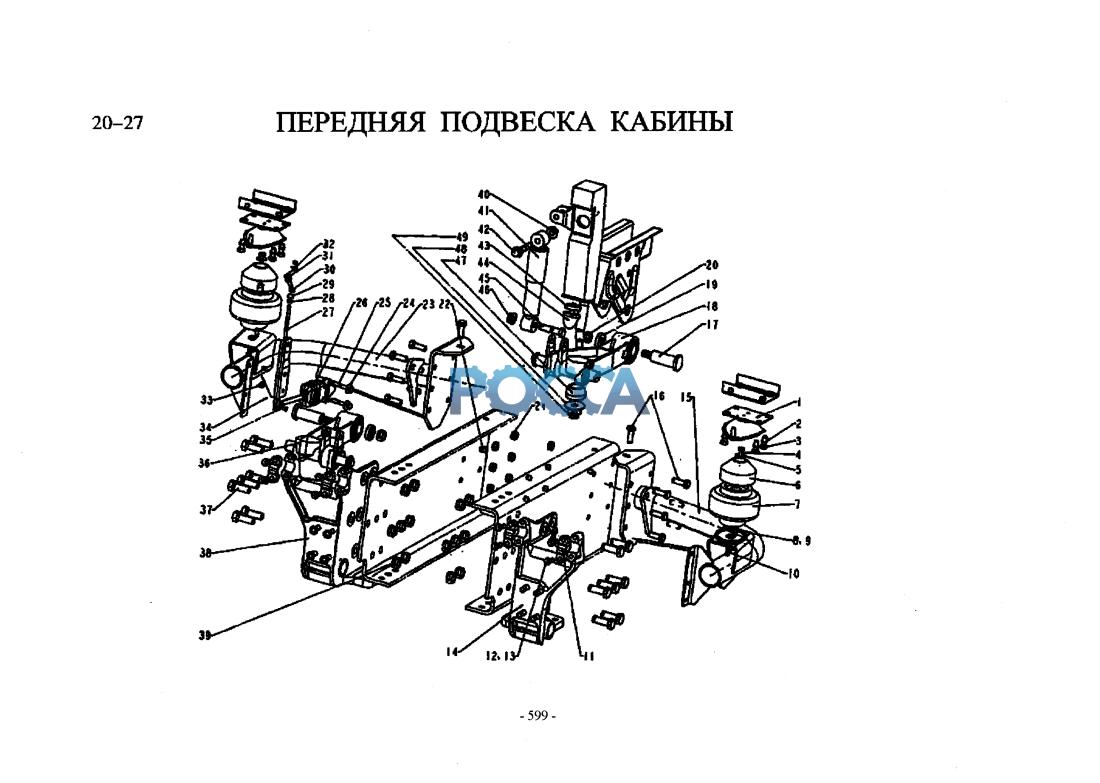

Передняя подввеска кабины HOWO (Хово) HOWO 50 Гр. Кабина

Обивка крыши Пол кабины и кожух двигателя

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Примечание 1	Примечание 2
1	AZ1642430030	2	верхний кронштейн пневморессоры в сборе
1	AZ1642430125	2	верхний кронштейн винтовой рессоры в сборе	SS
2	Q40310	8	пружинная шайба
3	Q150В1025	8	болт
4	Q150B0820	2	болт	AS
5	Q41208	2	замочная шайба с наружным зубом	AS
6	WG1642430033	2	направляющий конус	AS
6	AZ1642430116	2	шайба	SS
7	AZ1642430085	2	пневморессора в сборе	AS
7	WG1642430118	2	винтовая рессора в сборе	SS
7	WG1642430117	2	винтовая рессора в сборе	SSH
8	Q40308	2	пружинная шайба
9	Q150B0820	2	болт
10	WG1642430086	2	соединительный штуцер	AS
11	AZ1642430043	4	крышка
12	Q40312	8	пружинная шайба
13	Q150B1235	8	болт
14	AZ1642430041	1	кронштейн кабины левый передний
15	WG1642430010	1	кронштейн передней подвески левый нижний в сборе	AS
15	AZ1642430110	1	кронштейн передней подвески левый нижний в сборе	SS
15	AZ1642430126	1	кронштейн передней подвески левый нижний в сборе	AS правая руль
16	Q151C1235	14	болт (мелкая резьба)
17	AZ1642430071	2	болт
18	AZ1642430051	1	маятниковый рычаг левый в сборе
19	AZ1642430072	2	фасонная шайба
20	190003888459	2	самоконтрящая гайка
21	190003888457	2	самоконтрящая гайка
22	190003888457	2	самоконтрящая гайка
23	WG1642430020	1	кронштейн передней подвески правый нижний в сборе	AS
23	WG1642430120	1	кронштейн передней подвески правый нижний в сборе	SS	...
23	AZ1642430127	1	кронштейн передней подвески правый нижний в сборе	AS правая руль
24	Q40208	2	шайба
25	Q150B0855	2	болт	AS
26	WG1642440051	1	клапан закрытия кабины в сборе	AS
27	WG1642430035	1	толкающая штанга в сборе	AS
28	'Q340B09	4	гайка	AS
29	AZ1642430036	2	полусферическая шайба	AS
30	AZ1642430034	1	соединительный рычаг толкающей штанги	AS
31	Q340B08	1	гайка	AS
32	Q41208	1	замочная шайба с наружным зубом	AS
33	Q340B08	2	гайка	AS
34	Q5002012	1	шплинт	AS
35	Q5100614	1	валик	AS
36	AZ1642430052	1	маятниковый рычаг правый в сборе (симметричный левому)
37	Q151B1645	14	болт
38	AZ1642430042	1	кронштейн кабины правый передний (симметричный левому)
39	190003888459	14	самоконтрящая гайка
40	Q33014	2	фланцевая самоконтрящая гайка
41	AZ4642430091	2	передний амортизатор
42	01841470	2	фланцевый болт
43	AZ1642430082	2	шайба буфера-ограничителя	•
44	WG1642430081	2	буфер-ограничитель в сборе
45	Q150B1460	2	болт
46	Q33014	2	фланцевая самоконтрящая гайка
47	AZ1642430097	2	резиновый буфер
48	Q40216	2	шайба
49	Q33016	2	фланцевая самоконтрящая гайка
