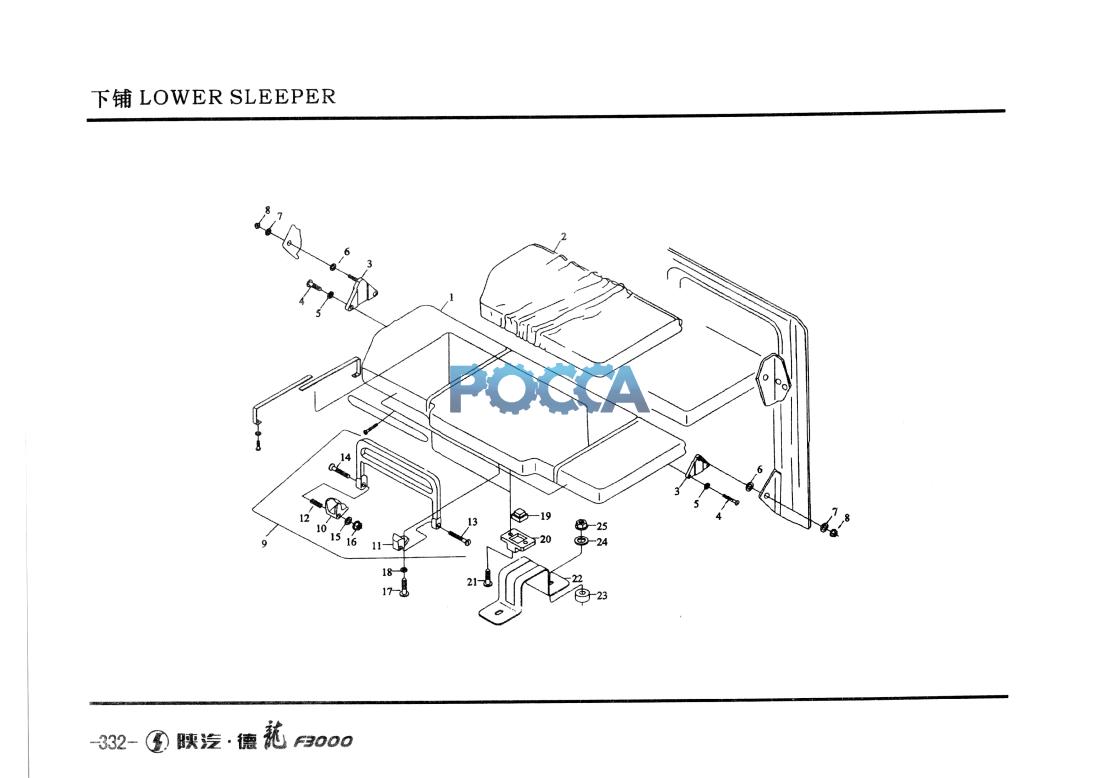

Спальное место нижнее SHAANXI (Шанкси) SHACMAN F3000 50 Гр. Кабина
Спальное место верхнее Спальное место нижнее ( крепление спального места)
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | DZ13241570050 | 1 | 下卧铺总成（09面料） | blank assembly | 半长驾驶室 | |||
| DZ1644570059 | 1 | 板总成 | plate assembly | 半长驾驶室 | ||||
| 2 | DZ1644570020 | 2 | 卧铺总成 | plate assembly | M8X 16-4.8-H-A3R | |||
| 3 | 81.62159.5229 | 4 | 板总成 | pan-head screw | A8.4X 16x 1.6-200HV-MAN183-B4 | |||
| 4 | 06.04209.0030 | 4 | 平头螺钉 | washer | 12.5X25X2.5 | |||
| 5 | 06.15019.0084 | 2 | 垫片 | washer | A8.4X 16x 1.6-200HV-MAN183-B4 | |||
| 6 | 81.90713.0004 | 2 | 垫片 | washer | BM8-8-MAN184-B4 | |||
| 7 | 06.15019.0084 | 2 | 垫片 | hex lock nut | 26.5x29.5x19-8 | |||
| 8 | 06.11240.0604 | 2 | 六角锁紧螺母 | rubber pad | M5X 1.6-4.8-H-A3R | |||
| 9 | 81.96020.0129 | 2 | 橡胶垫 | housing door arrestor black | 6.5 X 20 X 7-ST52-3-A3C | |||
| 10 | 81.62670.0019 | 4 | 黑色车门止动器 | pan-head screw | 6.4X 18x 1.6-14UHV-A3R | |||
| 11 | 06.04209.0023 | 2 | 盘头螺钉 | bracket assembly | M6-6-A3R | |||
| 12 | 81.62158.5010 | 4 | 支架总成 | washer | ||||
| 13 | 88.90710.0070 | 4 | 垫片 | washer | ||||
| 14 | 06.15I9C.U407 | 4 | 垫片 | hex cap lock nut | ||||
| 15 | 06.12079.0003 | 六角锁紧螺母 |
