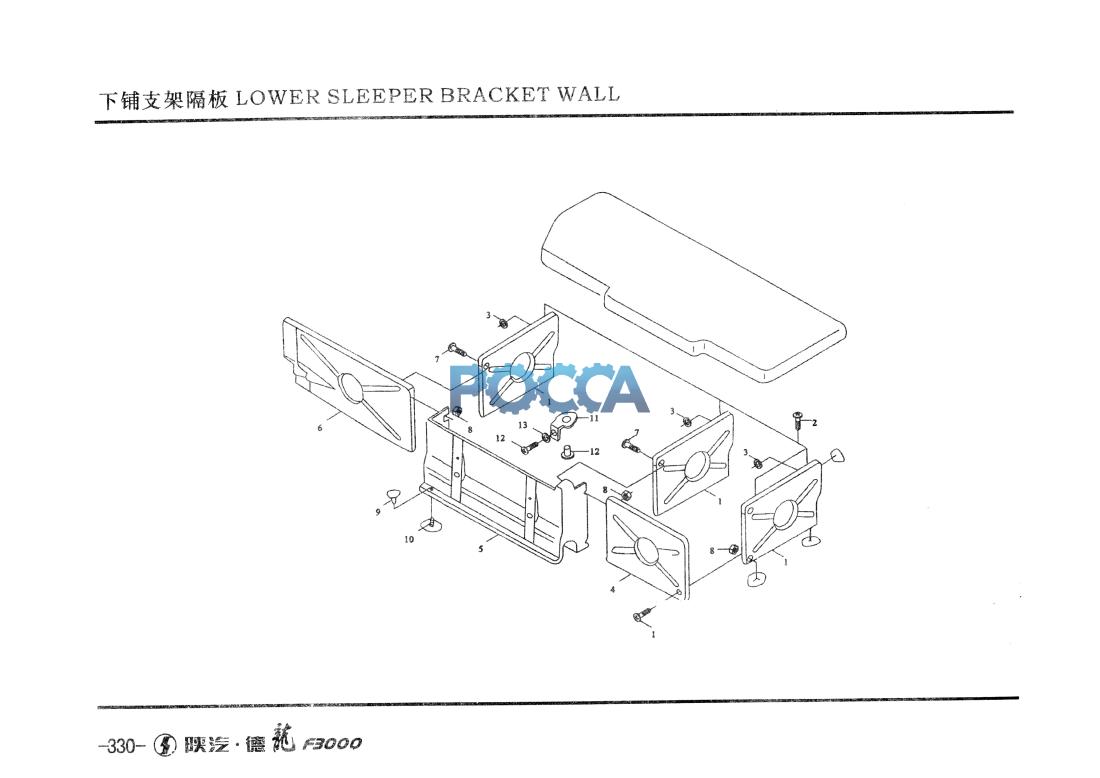

Спальное место нижнее ( крепление спального места) SHAANXI (Шанкси) SHACMAN F3000 50 Гр. Кабина
Спальное место нижнее Элементы кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.62158.0027 | 3 | 下铺支架隔板 | Lower sleep bracket wall | 5,3x 15X 1,2-140HV-A3R | |||
| 06.15199.0006 | 8 | 垫圈 | Washer | ST4,2x25C-H-A3R | ||||
| 2 | 06.07158.1507 | 4 | 自攻螺钉 | Oval-head self-tapping screw | ST4,2X25C-H-A3R | |||
| 3 | 06.07158.1507 | 4 | 自攻螺钉 | Oval-head self-tapping screw | PT-KA5 X 20-WN1411 - 10.9-A3 | |||
| 4 | 81.62158.0025 | 1 | 下卧铺左支架 | Storage box wall left | 5〇X3,5X8-POM-BL | |||
| 5 | 81.62158.0024 | 1 | 下卧铺中央支架 | Stowage box center | B-9.3/M6/ 10.0-ST-SW5-A3R | |||
| 6 | 81.62158.0026 | 1 | 下卧铺右支架 | Storage box wall | M5x20-4,8-H-A2R | |||
| 7 | 81.90470.0621 | 9 | 自攻螺钉 | Grooved raised head coll.screw | A5,3x 10X 1-200HV-A3R | |||
| 8 | 81.90685.0395 | 7 | 螺母 | Speed nut | ||||
| 9 | 81.90685.0352 | 4 | 铆钉 | Sleeve nut with hexa^n socket | ||||
| 10 | 81.91020.0748 | 1 | 销钉 | Pin | ||||
| 11 | 81.91605.0040 | 1 | 固定板 | Securing plate | ||||
| 12 | 06.04201.8509 | 2 | 盘头螺钉 | Pan-head screw | ||||
| 13 | 06.15019.0072 | 2 | 垫圈 | Washer |
