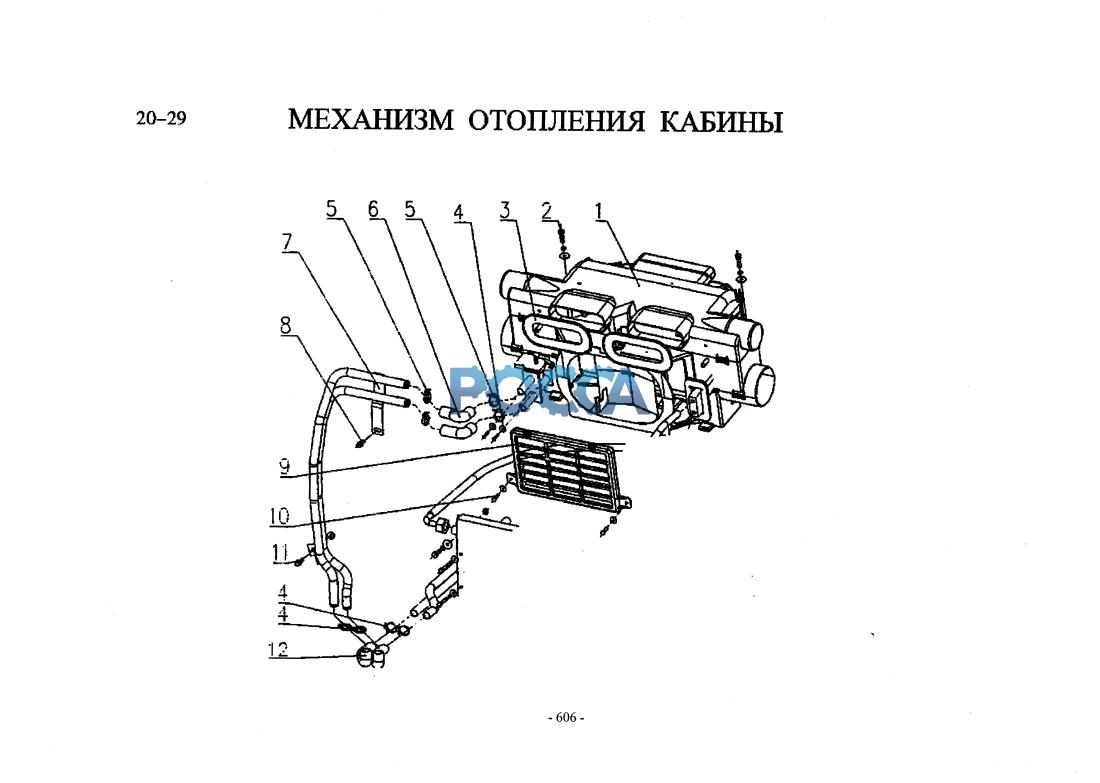

Отопитель кабины HOWO (Хово) HOWO 81 Гр. Отопление и вентиляция
Кондиционер
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ1630840302 | 1 | отопитель в сборе - с электрозаслонками воздухопритока | |||||
| 1-1 | AZ1630840013 | 1 | нижний корпус | |||||
| 1-2 | AZ1630840091 | 2 | водяная трубка | |||||
| 1-3 | AZ1630840319 | 1 | радиатор в сборе | |||||
| 1-3-1 | AZ1630840074 | 1 | радиатор | |||||
| 1-3-2 | AZ1630840320 | 1 | водяной кран в сборе | |||||
| 1-3-3 | AZ1630840066 | 3 | уплотнительное кольцо | |||||
| 1-3-4 | AZ1630840073 | 1 | подводящая труба в сборе | |||||
| 1-3-5 | AZ1630840072 | 1 | отводящая труба в сборе | |||||
| 1-4 | AZ1630840015 | 2 | заслонка воздухопритока в сборе | |||||
| 1-5 | AZ1630840312 | 1 | средний корпус | |||||
| 1-6 | AZ1630840092 | 1 | пеноуплотнитель 1 | |||||
| 1-7 | AZ1630840063 | 9 | соединительный хомут | |||||
| 1.8 | AZ1630840014 | 1 | вентилятор в сборе | |||||
| 1-8-Г | AZ1630840014-1 | 3 | электродвигатель вентилятора | |||||
| 1-9 | Q2714216 | 1 | самонарезной винт | |||||
| 1-10 | AZ1630840321 | 1 | регулятор вентилятора в сборе | |||||
| 1-11 | AZ1630840323 | 1 | пучок проводов вентилятора | |||||
| 1-28 | AZ1630840037 | 1 | левая заслонка | |||||
| 1-29 | AZ1630840038 | 1 | правая заслонка | |||||
| 1-30 | AZ1630840040 | 1 | передняя заслонка | |||||
| 1-33 | AZ1630840036 | 1 | задняя заслонка | |||||
| 2 | Q150B0830 | 2 | болт | |||||
| 2а | Q40308 | 2 | пружинная шайба | |||||
| 2Ь | Q40208 | 2 | шайба | |||||
| 3 | AZ1630840062 | 2 | плоская резиновая уплотняющая втулка | |||||
| 4 | Q2714825 | 2 | самонарезной винт | |||||
| 4а | Q40206 | 2 | шайба | |||||
| 5 | 190003989340 | 6 | хомут для шланга | |||||
| 6 | WG1642840091 | 2 | фасонный шланг 1 | |||||
| 7 | AZ1642840013 | 1 | стальная трубка в сборе | |||||
| 8 | Q1840816 | 1 | фланцевый болт | |||||
| 9 | AZ1642840084 | 1 | защитная решетка воздухозаборника в сборе | |||||
| 10 | Q150B0620 | 2 | болт | |||||
| 10а | Q40206 | 2 | шайба | |||||
| и | Q1840825 | 1 | фланцевый болт | |||||
| 11а | Q33008 | 1 | фланцевая контровочная гайка | |||||
| 12 | WG1642840092 | 2 | фасонный шланг 2 | |||||
| 13 | WG1630840322 | 1 | панель управления | |||||
| 14 | AZ1630820312 | 1 | пучок проводов кондиционера | |||||
| 15 | WG1630820313 | 1 | температурный датчик |
