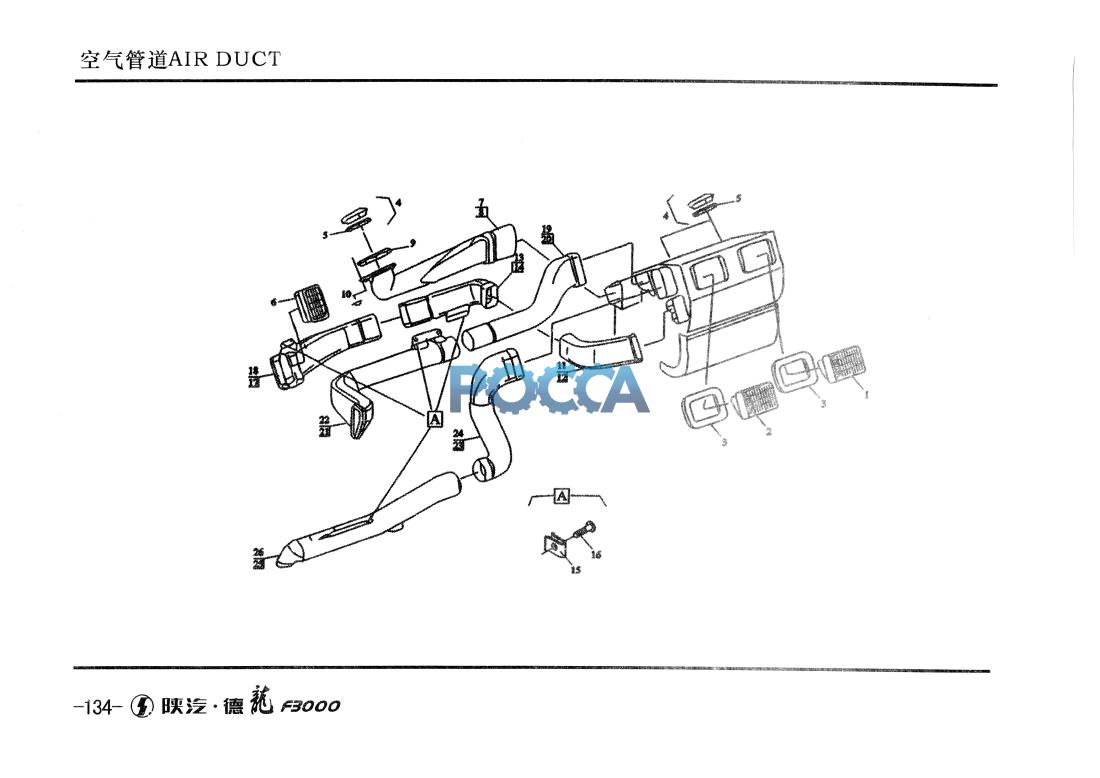

Воздуховод отопителя SHAANXI (Шанкси) SHACMAN F3000 81 Гр. Отопление и вентиляция
Блок кондиционера Корпус салонного фильтра
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.61950.0246 | l | 右空气出口 | Air outlet rigjit | 5-18-CK67/PVC-SW | |||
| 2 | 81.61950.0247 | l | 左空气出口 | Air outlet left | ST4.2X 16Z1-C-H-A3R | |||
| 3 | 81.61951.2009 | 2 | 衬垫 | Gasket | ST4.2-4-A3C | |||
| 4 | 81.61951.6030 | 4 | 喷嘴总成 | Nozzle assembly | ||||
| 5 | 81.96501.2012 | 4 | 密封件 | Seal | ||||
| 6 | 81.61950.6028 | 2 | 方喷嘴 | Nozzle | ||||
| 7 | 81.61950.0213 | 1 | 左空气管道除霜器 | Defroster air duct left | ||||
| 8 | 81.61950.0214 | 1 | 右空气管道除霜器 | Defroster air duct right | ||||
| 9 | 81.61951.2003 | 2 | 非石棉衬垫 | Gasket asbestos-free | ||||
| 10 | 06.41159.0050 | 2 | 锁紧垫片 | Lock washer | ||||
| 11 | 81.61950.0239 | 1 | 左内空气管道 | Air duct left inner | ||||
| 12 | 81.61950.0238 | 1 | 右内空气管道 | Air duct right inner | ||||
| 13 | 81.61950.0229 | 1 | 左中侧空气管道 | Air duct left | ||||
| 14 | 81.61950.0228 | 1 | 右中侧空气管道 | Air duct right | ||||
| 15 | 06.07158.4504 | 10 | 自攻螺钉 | Oval-head self-tapping secrevv | ||||
| 16 | 06.13189.0051 | 10 | 簧片螺母 | Speed nut | ||||
| 17 | 81.61950.0233 | 1 | 外左空气管道 | Air duct left outer | ||||
| 18 | 81.61950.0232 | 1 | 外右空气管道 | Air duct right outer | ||||
| 19 | 81.61950.0215 | 1 | 在车门一侧的左内空气 | Air duct left inner on door | ||||
| 20 | 81.61950.0216 | 1 | 管道 | side | ||||
| 21 | 81.61950.0219 | 1 | 在车门一侧的右内空气 | Air duct right inner on door | ||||
| 22 | 81.61950.0220 | 1 | 在车门一侧的左外空气 | Air duct left inner on door | ||||
| 23 | 81.61950.0223 | 1 | 在车门一侧的右外空气 | Air duct right outer on door | ||||
| 24 | 81.61950.0222 | 1 | 左脚底内空气管道 | Air duct left inner | ||||
| 25 | 81.61950.0225 | 1 | 右脚底内空气管道 | Air duct right inner | ||||
| 26 | 81.61950.0224 | 1 | 左脚底风嘴 | Footspace nozzle left | ||||
| 右脚底风嘴 | Footspace nozzle ri^it |
