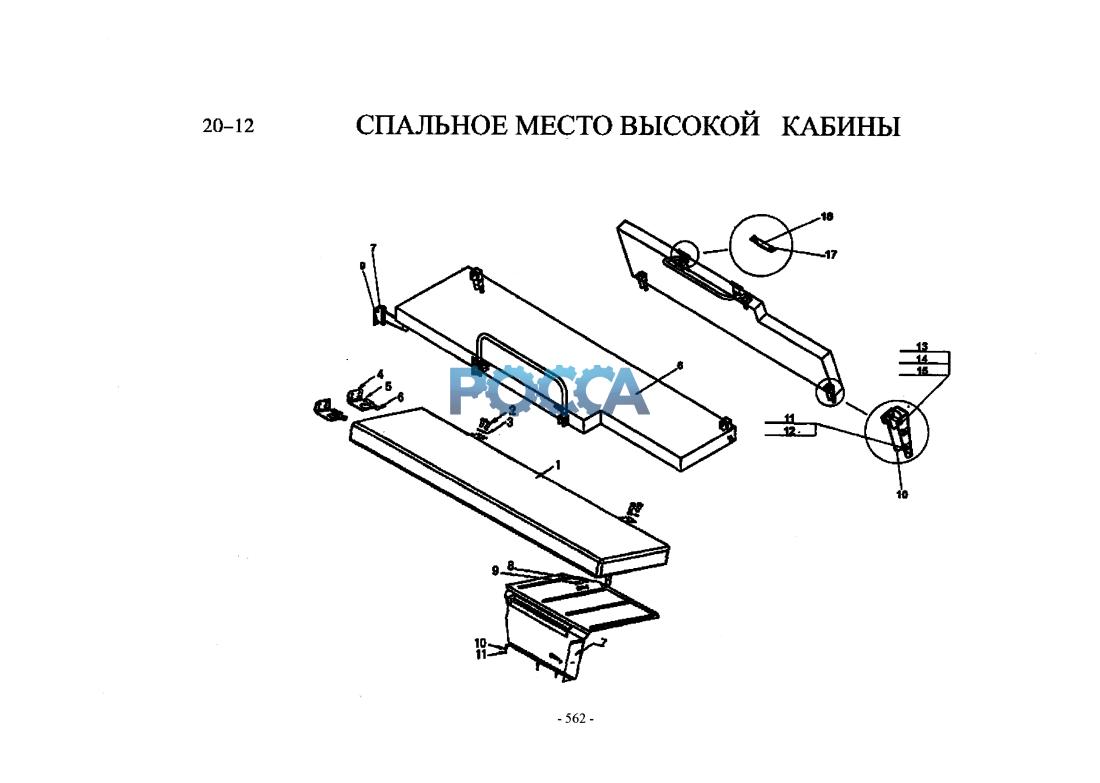

Спальник высокой кабины HOWO (Хово) HOWO 82 Гр. Принадлежности кабины (зеркала пепельницы ящики)
Зеркало бокового и нижнего вида Спальник удлиненной кабины
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ1643570001 | 1 | спальное место в сборе | |||||
| 2 | Q150B0825 | 4 | болт | |||||
| 3 | Q40008 | 4 | шайба | |||||
| 4 | WG1643570008 | 2 | правый кронштейн в сборе | |||||
| 5 | Q150B0825 | 4 | болт | |||||
| 6 | Q40008 | 4 | шайба | |||||
| 7 | WG1643570010 | 1 | опора спального места в сборе | |||||
| 8 | Q150B0625 | 3 | болт | |||||
| 9 | Q40006 | 3 | шайба | |||||
| 10 | Q150B0420 | 3 | болт | |||||
| 11 | Q40004 | 3 | шайба | |||||
| 12 | AZ1644570001 | 1 | верхнее спальное место в сборе | |||||
| 13 | AZ1644570192 | 2 | крепежная пластинка в сборе | |||||
| 13а | Q150B0820 | 8 | болт | |||||
| 13Ь | Q40108 | 8 | шайба | |||||
| 13с | Q40308 | 8 | пружинная шайба | |||||
| 14 | AZ1672570020 | 2 | задний шарнир | |||||
| 15 | Q150BC825 | 4 | болт | |||||
| 16 | Q40008 | 4 | шайба | |||||
| 17 | Q5100850 | 2 | валик | |||||
| 18 | Q5003220 | 2 | шплинт |
