Покрытие звукоизоляционное SHAANXI (Шанкси) SHACMAN F3000 82 Гр. Принадлежности кабины
Кронштейн правого зеркала заднего вида в сборе (с электроподогревом) Эмблема

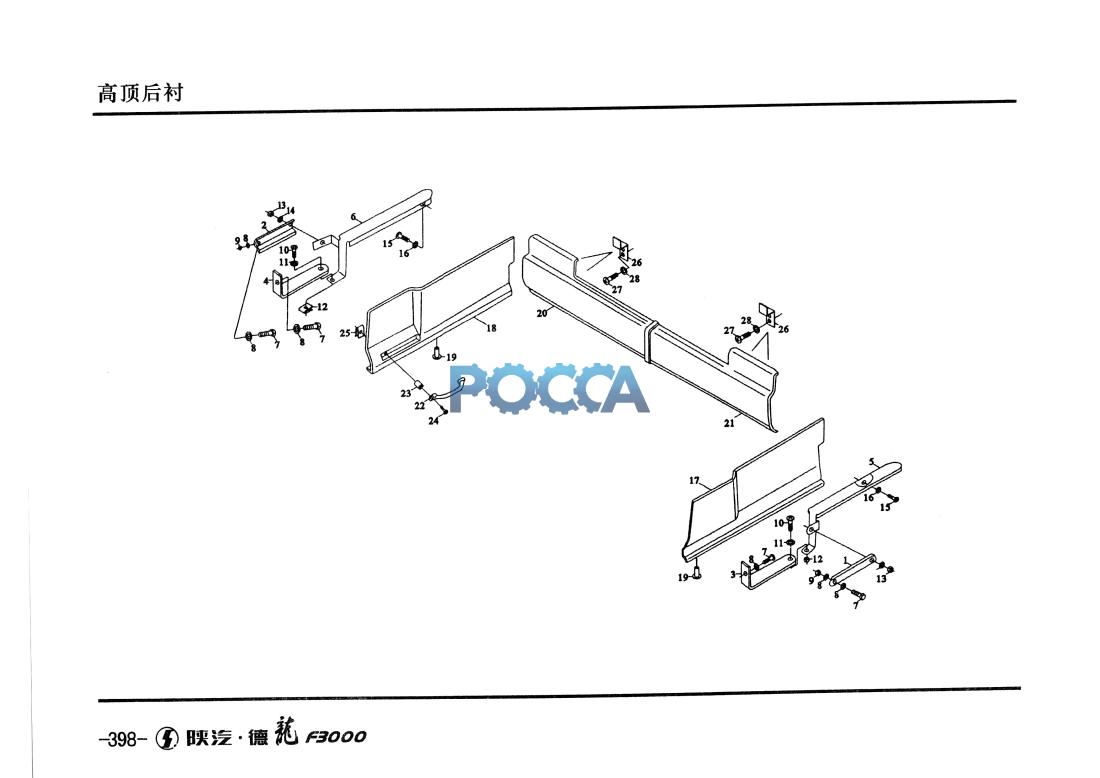

| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 81.62930.0047 | 1 | 左前支架 | Carrier left front | M5X25-4.8-H-A2C | |||
| 2 | 81.62930.0046 | 1 | 右前支架 | Carrier right front | A5.3X 10X 1-200HV-MAN183-B1 | |||
| 3 | 81.62930.0049 | 1 | U型左支架 | U channel left | ST4.8-1-A3C | |||
| 4 | 81.62930.0048 | l | U型右支架 | U channel right | M6-8-MAN183-B1 | |||
| 5 | 81.62930.5107 | 1 | 左后支架 | Carrier assembly left | A6.4 X 12 X 1.6-200HV-MAN183-B1 | |||
| 6 | 81.62930.5106 | 1 | 右后支架 | Carrier assembly right | ST4.8X16C-H-A3R | |||
| 7 | 06.07158.1604 | 4 | 自攻螺钉 | Oval-head self-tapping screw | 5.3X 15X 1.2-140HV-MAN183-B1 | |||
| 8 | 06.15013.0408 | 12 | 垫圈 | Washer | 7X3X17.5-4-PA6.6-SW | |||
| 9 | 06.11064.2111 | 4 | 螺母 | Hexagon nut | 6X10X8-ST50 - 2 | |||
| 10 | 06.07158.1604 | 4 | 自攻螺钉 | Oval-head self-tapping screw | ST4.8 X 22C-H-MAN183-B1 | |||
| 11 | 06.15013.0408 | 4 | 垫圈 | Washer | ST4.8-1-A3C | |||
| 12 | 06.13189.0025 | 4 | 螺母 | Speed nut | ST4.8X16C-H-A3R | |||
| 13 | 06.11064.2112 | 4 | 螺母 | Hexagon nut | A5.3X 10X 1-200HV-MAN183-B1 | |||
| 14 | 06.15013.0409 | 4 | 垫圈 | Washer | ||||
| 15 | 06.07158.1604 | 10 | 自攻螺钉 | Oval-head self-tapping screw | ||||
| 16 | 06.15190.0306 | 10 | 垫圈 | Washer | ||||
| 17 | DZ13241610091 | 1 | 侧围左上衬 | Panelling | ||||
| 18 | DZ13241610020 | 1 | 侧围右上衬 | Panelling | ||||
| 19 | 06.24249.0007 | 10 | 销钉 | Rivet | ||||
| 20 | DZ13241610090 | 1 | 后围右上衬总成 | Panelling assembly | ||||
| 21 | DZ13241610090 | 1 | 后围左上衬总成 | Panelling | ||||
| 22 | 81.97001.6069 | 1 | 扶手总成 | Grab handle assembly | ||||
| 23 | 81.33110.2003 | 4 | 衬套 | bush | ||||
| 24 | 06.07159.0012 | 4 | 盘头螺钉 | Oval-head self-tapping screw | ||||
| 25 | 06.13189.0025 | 4 | 螺母 | Speed nut | ||||
| 26 | 81.97487.0851 | 4 | 角架 | An^e | ||||
| 27 | 06.07158.1604 | 8 | 自攻螺钉 | Oval-head self-tapping screw | ||||
| 28 | 06.15013.0408 | 8 | 垫圈 | Washer |
