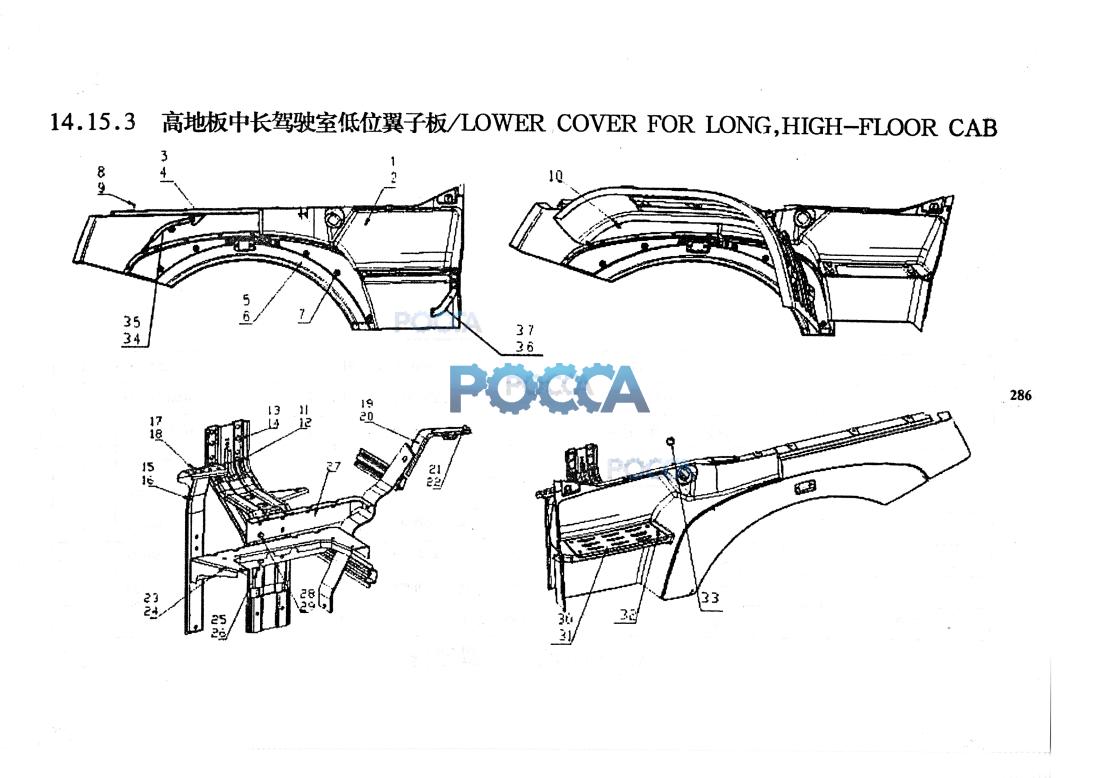

Крыло HOWO (Хово) HOWO A7 84 Гр. Оперение
Козырек 2 Подкрылок
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ1664230007 | 1 | 高地板低位左前翼了-板 | lower,front-cover left for high floor | ||||
| 2 | AZ1664230006 | I | 髙地板低位右前翼子板（与左件对称） | lower,front-cover right for high floor | ||||
| 3 | AZ1664230009 | 1 | 高地板左翼子板后段(长） | long,rear-cover left for high floor | ||||
| 4 | AZ1664230008 | 1 | 髙地板右翼T板后段（长）（与左件对称） | long,rear-cover right for high floor | ||||
| 5 | AZ1664230011 | 1 | 左翼子板装饰板 | left-cover panel | ||||
| 6 | AZ1664230012 | 1 | 右翼子板装饰板（与左件对称） | Iright-cover panel | ||||
| 7 | AZ1664230057 | 16 | 簧片蟫母 | reed nut | ||||
| 8 | Q150B0820 | 14 | 六角头螺栓 | hexagon screw | ||||
| 9 | Q40108 | 14 | 平垫圈 | washer | ||||
| 10 | Q2204816 | 4 | 十字槽盘头自攻嫘钉和平垫圈组合件 | screw | ||||
| 11 | AZ1664233025 | 1 | 髙地板翼子板左中支架总成 | middle-breaket left for high-floor | ||||
| 12 | AZ1664233155 | 1 | 高地板翼了-板右中支架总成 | middle-breaket right for high-floor | ||||
| 13 | Q150B1030 | 10 | 六角头螺栓 | —jjth— hexagon screw | ||||
| 14 | Q40110 | 10 | 平垫圈 | washer | ||||
| 15 | AZ1664233030 | 1 | 高地板翼子板左前支架总成 | front-breaket left for high-floor | ||||
| 16 | AZ1664233032 | 1 | 高地板翼子板右前支架总成（与左件对称） | front-breaket right for high-floor | ||||
| 17 | Q150B0820 | 6 | 六角头螺栓 | hexagon screw | ||||
| 18 | Q40108 | 6 | 平垫圈 | washer | ||||
| 19 | AZ1664233035 | 1 | 高地板翼子板左后支架总成 | rear-breaket left for high-floor | ||||
| 20 | AZ1664233036 | I | 高地板翼子板右后支架总成（与左件对称） | rear-breaket right for high-floor | ||||
| 21 | Q150B0820 | 4 | 六角头螺栓 | hexagon screw | ||||
| 22 | Q40108 | 4 | 平垫圈 | washer | ||||
| 23 | AZ1664230061 | 14 | 高地板低位踏板左托架总成 | lower,U-member left | ||||
| 24 | AZ1664230062 | 14 | 高地板低位踏板右托架总成（与左件对称） | lower，U-member right | ||||
| 25 | Q150B0820 | 1 | 六角头螺栓 | hexagon screw | ||||
| 26 | Q40108 | 5 | 平垫圈 | washer | ||||
| 27 | AZ1664230140 | 5 | 高地板洗涤器左支架总成 | syringe breaket left | ||||
| 28 | Q150B0820 | 1 | 六角头螺栓 | hexagon screw | ||||
| 29 | Q40108 | I | 平垫圈 | washer | ||||
| 30 | WG1664230081 | 8 | 高地板低位左防滑板 | Lower plate left for high-floor | ||||
| 31 | WGJ664230082 | 2 | 商地板低位右防滑板（与左件对称） | Lower plate right for high-floor | ||||
| 32 | Q2540820 | 1 | 十字槽沉头螺钉 | screw | ||||
| 33 | WG1664230051 | 1 | 堵盖 | Cover | ||||
| 34 | AZ1664230133 | 1 | 翼子板后段左支架 | left breaket | ||||
| 35 | AZ1664230134 | 1 | 翼子板后段右支架（与左件对称） | right breaket | ||||
| 36 | AZ1664233225 | 左固定支架 | left breaket | |||||
| 37 | AZ1664233226 | 右固定支架（与左件对称） | right breaket |
