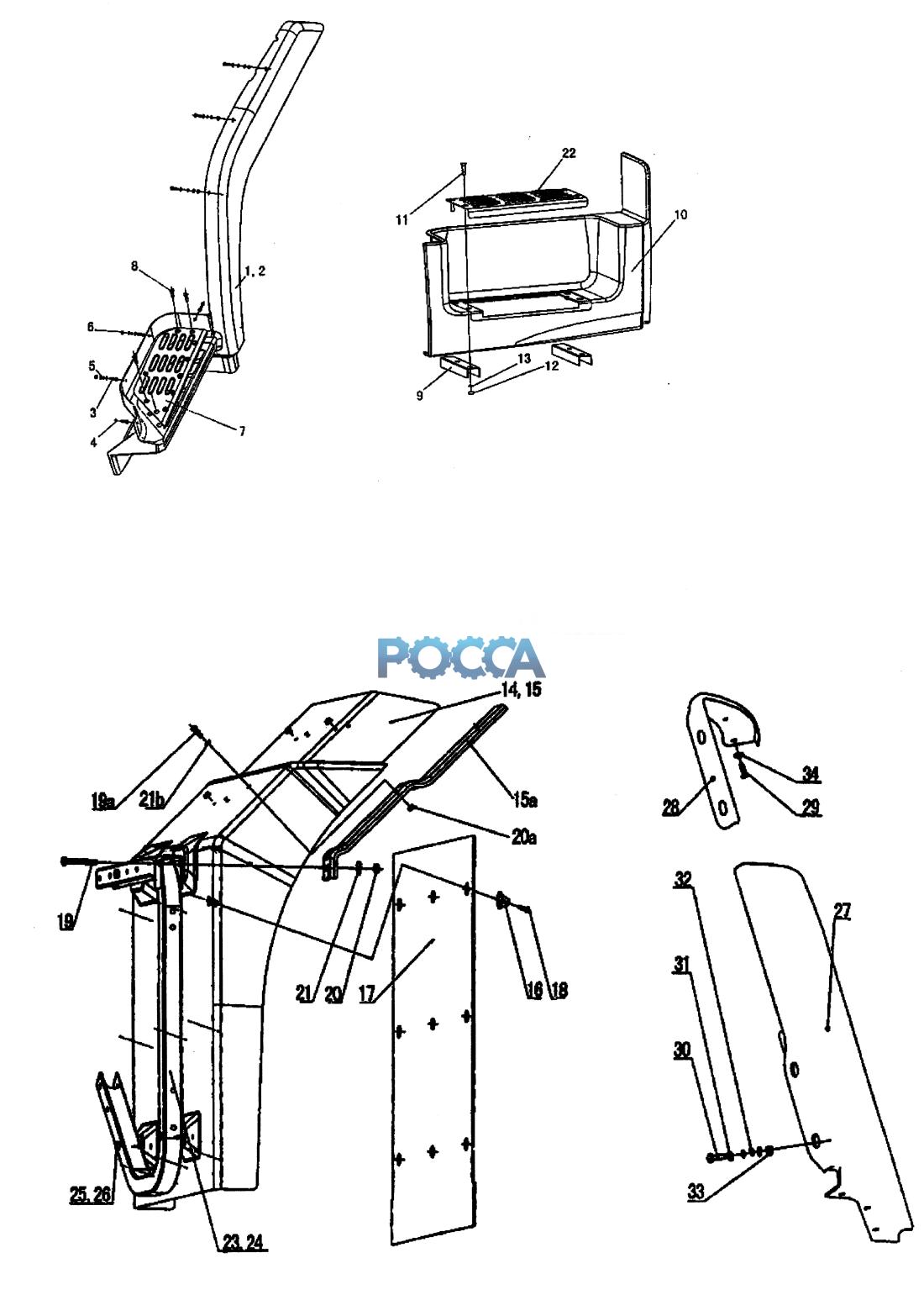

Крыло и подножка HOWO (Хово) HOWO 84 Гр. Оперение
Козырек солнцезащитный на крышу Обтекатели
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | WG1642230012 | 1 | левое крыло | В, BR,C, CR | ||||
| 1 | WG1641230020 | 1 | левое крыло | A, AR | ||||
| 2 | WG1642230013 | 1 | правое крыло | В? BR? С* CR | ||||
| 2 | WG1641230021 | 1 | правое крыло в сборе | A, AR | ||||
| 3 | Q150B0620 | 14 | болт | |||||
| 4 | Q40106 | 14 | шайба | |||||
| 5 | Q40306 | 14 | пружинная шайба | |||||
| 6 | Q340B06 | 14 | гайка | |||||
| 7 | WG1642230018 | 1 | левая накладка противоскольжения | . | ||||
| 7а | WG1642230019 | 1 | правая накладка противоскольжения | |||||
| 8 | Q2540830 | 8 | болт | |||||
| 9 | AZ9725930049 | 4 | кронштейн подножки (высокий буфер) | высокий бампер | ||||
| 9 | WG9725930017 | 4 | кронштейн подножки | В, BR,C, СЕ | высокий бампер | |||
| 10 | WG1641240011 | 1 | правая подножка | высокий бампер | ||||
| 10а | WG1641240012 | 1 | левая подножка | высокий бампер | ||||
| 10 | WG1642240030 | 1 | подножка левая нижняя | высокий бампер | ||||
| 10а | WG1642240031 | 1 | подножка правая нижняя | высокий бампер | ||||
| 11 | Q150B0825 | 8 | болт | |||||
| 12 | Q340B08 | 8 | гайка | |||||
| 13 | Q40308 | 8 | пружинная шайба | |||||
| 14 | WG1642230003 | 1 | крыло заднее левое | |||||
| 15 | WG1642230004 | 1 | крыло заднее правое | |||||
| 15а | WG1642230005 | 4 | пластина усиления крыла | |||||
| 16 | AZ1642230008 | 18 | шайба | |||||
| 17 | AZ1642230007 | 2 | накладка (заднее крыло) | |||||
| 18 | Q2713516 | 18 | самонарезной винт | |||||
| 19 | Q150B0860 | 8 | болт | |||||
| 19а | Q150B0620 | 8 | болт | |||||
| 20 | Q340B08 | 8 | гайка | |||||
| 20а | Q340B06 | 8 | гайка | |||||
| 21 | Q40308 | 8 | пружинная шайба | |||||
| 21а | Q40306 | 8 | пружинная шайба | |||||
| 21Ь | Q40106 | 8 | шайба | |||||
| 22 | WG1642240032 | 1 | накладка противоскольжения левая нижняя | |||||
| 22а | WG1642240033 | 1 | накладка противоскольжения правая нижняя | |||||
| 22Ь | Q2540830 | 8 | болт | |||||
| 22с | Q40308 | 8 | пружинная шайба | |||||
| 22d | Q340808 | 8 | гайка | |||||
| 23 | WG9719930315 | 1 | кронштейн левого заднего крыла | |||||
| 23 | WG9731930010 | 1 | кронштейн левого заднего крыла | 8x4 | ||||
| 24 | WG9731930015 | 1 | кронштейн правого заднего крыла | 8x4 | ||||
| 24 | WG9719930313 | 1 | кронштейн правого заднего крыла | |||||
| 24а | WG9719930321 | 2 | закладочная планка | |||||
| 24а | WG9731930014 | 2 | закладочная планка | 8x4 | ||||
| 25 | Q151B1445 | 2 | болт | |||||
| 26 | 190003888468 | 2 | самоконтрящая гайка | |||||
| 27 | WG1641230028 | 1 | задняя упорная пластина | A,AR | ||||
| 28 | WG1641230030 | 1 | соединительный кронштейн | A,AR | ||||
| 29 | Q2714816 | 3 | самонарезной винт | A,AR | ||||
| 30 | Q150B0620 | 3 | болт | A,AR | ||||
| 31 | Q40206 | 8 | шайба | A.AR | ||||
| 32 | Q40306 | 8 | пружинная шайба | A,AR | ||||
| 33 | Q340B06 | 4 | гайка | a,ar | ||||
| 34 | Q40204 | 3 | шайба | A,AR | ||||
| 41 | WG1641230025 | 1 | брызговик передний левый | |||||
| 42 | WG1641230026 | 1 | брызговик передний правый | |||||
| 43 | AZ1641230027 | 2 | уплотнитель для брызговика |
