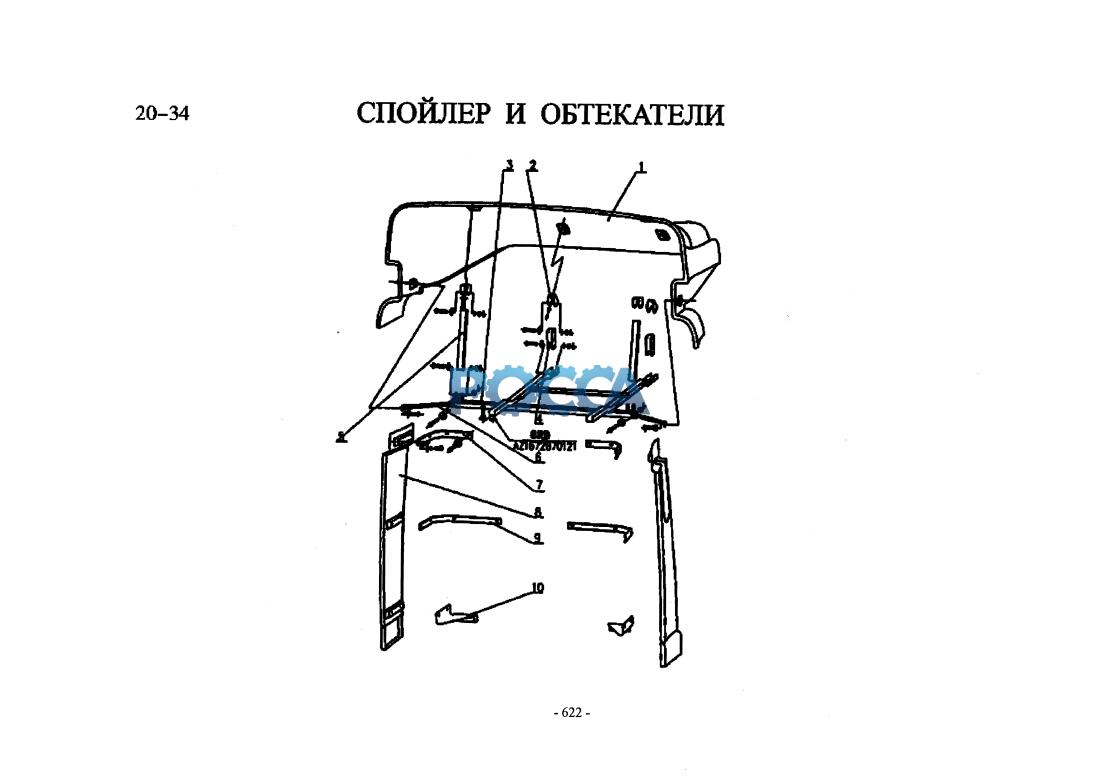

Спойлер и обтекатели HOWO (Хово) HOWO 84 Гр. Оперение
Решетка радиатора
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | WG1642870141 | 1 | спойлер в сборе | |||||
| 2 | AZ1642870145 | 4 | опора | |||||
| 2а | Q150B0820 | 8 | болт | |||||
| 2Ь | Q40208 | 8 | шайба | |||||
| 2с | Q40308 | 8 | пружинная шайба | |||||
| 3 | AZ1642870143 | 1 | кронштейн в сборе | |||||
| За | AZ1672870121 | 6 | резиновая прокладка | |||||
| зь | Q150B0820 | 6 | болт | |||||
| Зс | Q40208 | 6 | шайба | |||||
| 3d | Q40308 | 6 | пружинная шайба | |||||
| 4 | AZ1642870148 | 2 | передний кронштейн | |||||
| 4а | Q173B0870 | 6 | болт с отверстием | |||||
| 4Ь | Q5002020 | 6 | шплинт | |||||
| 4с | Q40208 | 6 | шайба | |||||
| 4d | Q41208 | 6 | замочная шайба с зубом | |||||
| 4е | Q241B08 | 6 | гайка - мелкая резьба | |||||
| 5 | AZ1642870146 | 2 | задний кронштейн | |||||
| 5а | Q173B0870 | 4 | болт с отверстием | |||||
| 5Ь | Q5002020 | 4 | шплинт | |||||
| 5с | Q40208 | 4 | шайба | |||||
| 5d | Q41208 | 4 | замочная шайба с зубом | |||||
| 5е | Q341B08 | 4 | гайка - мелкая резьба | |||||
| 6 | AZ1642870147 | 2 | боковой кронштейн | |||||
| 6а | Q173B0870 | 2 | болт с отверстием | |||||
| 6Ь | Q5002020 | 2 | шплинт | |||||
| 6с | Q41208 | 2 | замочная шайба с зубом | |||||
| 6d | Q341B08 | 2 | гайка - мелкая резьба | |||||
| 6е | Q40208 | 4 | шайба | |||||
| 6f | Q150B0820 | 2 | болт | |||||
| 7 | WG1644870013 | 1 | кронштейн левый верхний | Высокая кабина | ||||
| 7 | WG1644870019 | 1 | кронштейн правый верхний | Высокая кабина | ||||
| 7 | AZ1642870153 | 2 | кронштейн бокового обтекателя (верхний) | Длительнная и высокая кабина | ||||
| 7а | Q150B0820 | 8 | болт | |||||
| 71 | Q40208 | 8 | шайба | |||||
| 7с | Q40308 | 8 | пружинная шайба | |||||
| 8 | WG1644870011 | 1 | боковой обтекатель (правый) | |||||
| 8а | AZ1644870012 | 1 | боковой обтекатель (левый) | |||||
| 9 | AZ1642870014 | 2 | кронштейн бокового обтекателя (средний) | |||||
| 9а | Q150B0820 | 8 | болт | |||||
| 9Ь | Q40208 | 8 | шайба | |||||
| 9с | Q40308 | 8 | пружинная шайба | |||||
| 10 | AZ1644870015 | 1 | нижний кронштейн (правый) | |||||
| 10а | AZ1644870018 | 1 | нижний кронштейн (левый) | |||||
| 10Ь | Q150B0820 | 8 | болт | |||||
| Юс | Q40208 | 8 | шайба | |||||
| 10d | Q40308 | 8 | пружинная шайба | |||||
| 11 | AZ1630230125 | 4 | резиновая амортизирующая прокладка | |||||
| 12 | AZ1672870121 | 12 | резиновая прокладка | |||||
| 13 | AZ1642930061 | 2 | пластина с гайкой в сборе | |||||
| 20 | WG1644870016 | 1 | верхний обтекатель | Высокая кабина | ||||
| 21 | WG1644870017 | 4 | боковой кронштейн верхнего обтекателя | Высокая кабина | ||||
| 22 | WG1644870020 | 1 | средний кронштейн верхнего обтекателя | Высокая кабина |
