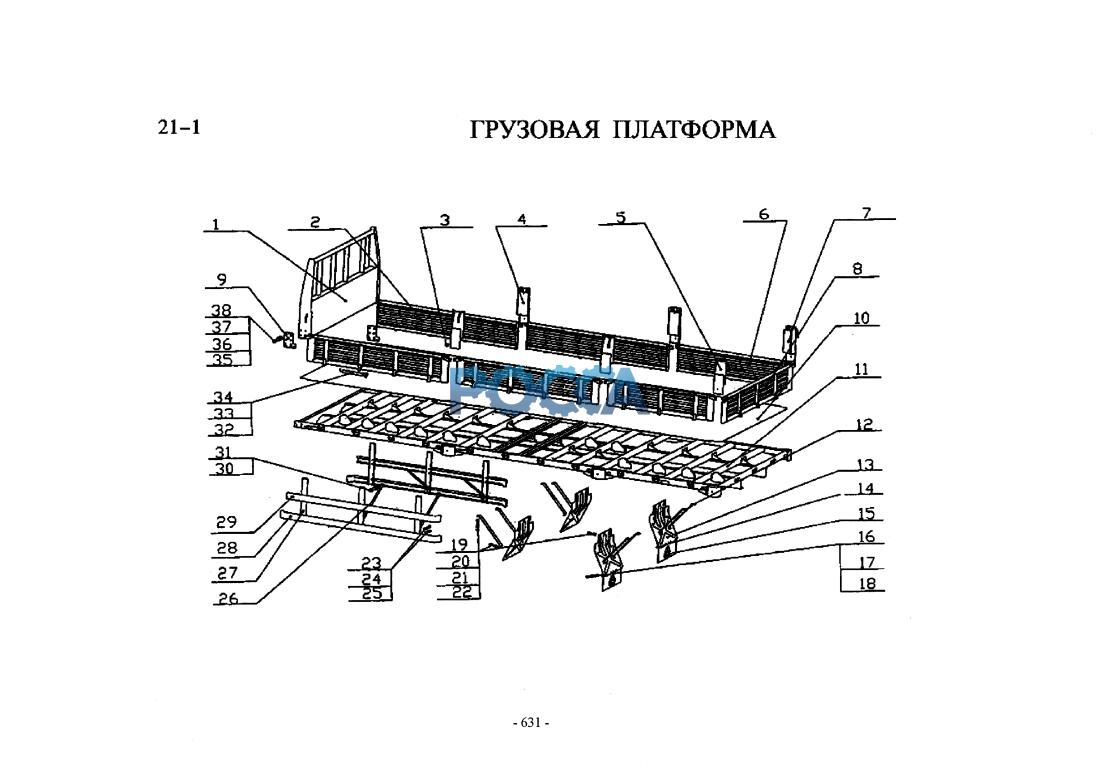

Платформа HOWO (Хово) HOWO 85 Гр. Платформа
Кронштейн запасного колеса
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | CZ9114505220 | 1 | передний борт в сборе | |||||
| 2 | DZ9725500115 | 4 | боковой борт в сборе | ZZ1257S4341W | ||||
| 3 | Q2140612 | 6 | винт | |||||
| 4 | CZ9114505230 | 4 | бортовая стойка в сборе | |||||
| 5 | CZ9114505233 | 1 | стойка левая задняя в сборе | |||||
| 6 | CZ9725500117 | 2 | боковой борт в сборе | |||||
| 7 | CZ9114505234 | 1 | стойка правая задняя в сборе | |||||
| 8 | DZ9725500119 | 1 | задний борт в сборе | |||||
| 9 | 17017500021 | 2 | соединительная пластина переднего борта и каркаса | |||||
| 10 | AZ9725500202 | 1 | нижний брус платформы | ZZ1257S4341W | ||||
| 11 | DZ9725500101 | 1 | каркас в сборе | ZZ1257S4341W | ||||
| 12 | 17017950004 | 8 | кронштейн заднего брызговика | |||||
| 13 | 11600950004 | 4 | задний брызговик | |||||
| 14 | 17017950006 | 4 | обвязка | |||||
| 15 | 11600950003 | 2 | грязевой щиток | |||||
| 16 | Q150B0620 | 8 | болт | |||||
| 17 | Q340B06 | 8 | гайка | |||||
| 18 | Q40306 | 8 | пружинная шайба | |||||
| 19 | Q150B0822 | 22 | болт | |||||
| 20 | Q340B08 | 22 | гайка | |||||
| 21 | Q40108 | 22 | шайба | |||||
| 22 | Q40308 | 22 | пружинная шайба | |||||
| 23 | Q340B08 | 24 | гайка | |||||
| 24 | Q40108 | 24 | шайба | |||||
| 25 | Q40308 | 24 | пружинная шайба | |||||
| 26 | AZ9725990201 | 4 | косая опора | |||||
| 27 | AZ9114992007 | 6 | стойка | |||||
| 28 | AZ9114992005 | 2 | горизонтальный брус бокового ограждения (2) | ZZ1257S4341W | ||||
| 29 | AZ9114992003 | 2 | горизонтальный брус бокового ограждения (1) | ZZ1257S4341W | ||||
| 30 | Q150B1230 | 4 | болт | ZZ1257S4341W | ||||
| 31 | Q33212 | 4 | контргайка | ZZ1257S4341W | ||||
| 32 | Q51016115 | 25 | валик | ZZ1257S4341W | ||||
| 33 | Q40116 | 25 | шайба | ZZ1257S4341W 1 | ||||
| 34 | Q5004020 | 25 | шплинт | ZZ1257S4341W | ||||
| 35 | Ql50В1435 | 18 | болт | ZZ1257S4341W | ||||
| 36 | Q340B14 | 18 | гайка | ZZ1257S4341W | ||||
| 37 | Q40114 | 18 | шайба | ZZ1257S4341W | ||||
| 38 | Q40314 | 18 | пружинная шайба | ZZ1257S4341W |
