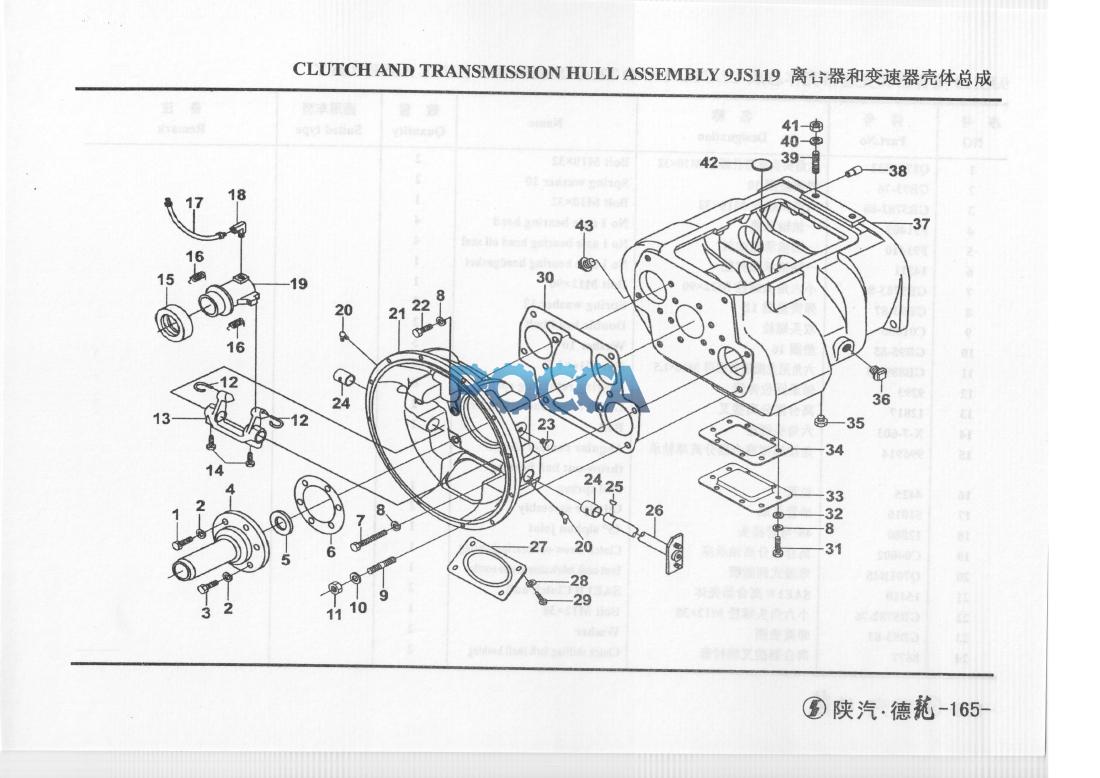

Корпус КПП в сборе. КПП 9JS119 SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач

Номер на рисунке	Название в интернет-магазине	Остаток	Артикул	Кол-во в автомобиле	Название 1	Название 2	Примечание 1	Примечание 2

Номер на рисунке	Артикул	Кол-во в автомобиле	Название 1	Название 2
1	Q1701032	2	六角头头部带孔螺栓Ml〇x32	Bolt Ml〇x32
2	GB93-76	2	弹簧垫圈10	Spring washer 10
3	GB5782-86	1	六角头螺栓Ml〇x32	Bolt Ml〇x32
4	F91409	4	一轴轴承盖	No 1 axle bearing head
5	F91410	4	一轴轴承盖油封	No 1 axle bearing head oil seal
6	14311	1	一轴轴承盖衬垫	No 1 axle bearing headgasket
7	GB5783-86	1	小六角头螺栓M12X90	BoU M12x90
8	GB93-87	2	弹簧垫圈12	Spring washer 12
9	C01056	2	双头螺栓	Double head bolt
10	GB95-85	5	垫圈16	Washer 10
11	GB889-80	6	六角尼龙圈锁紧螺母M16X1.5	Nut M16xl.5
12	9293	6	轴承回位弹簧	Bearing returning spring
13	12817	2	离合器分离拨叉	Clutch throw-out shiftingfork
14	X-7-603	1	六角头螺栓	Bolt
15	996914	2	角接触型离合器分离球轴承	Angular contact clutch throw-out ball bearing
16	4425	1	拉簧	Pull spring
17	51016	2	油管总成	Oil pipe assembly
18	12880	1	45°弯管接头	45° siphon joint
19	C04002	1	离合器分离轴承座	Clutch throw-out bearinghousing
20	Q701B45	1	弯颈式润脂嘴	Bent-neck lubrication grease nozzle
21	15410	2	SAE1#离合器壳体	SAE1# Clutch hull
22	GB5782-76	1	小六角头螺栓M12X38	Bolt M12x38
23	GB93-87	2	弹簧垫圈	Washer
24	8677	2	离合器拨叉轴衬套	Clutch shifting fork shaft bushing
25	X-6-11	1	半圆键	Semi-round key
26	A-C04009-1	1	离合器分离拨叉轴总成	"Clutch throw-out shifting fork shaft
