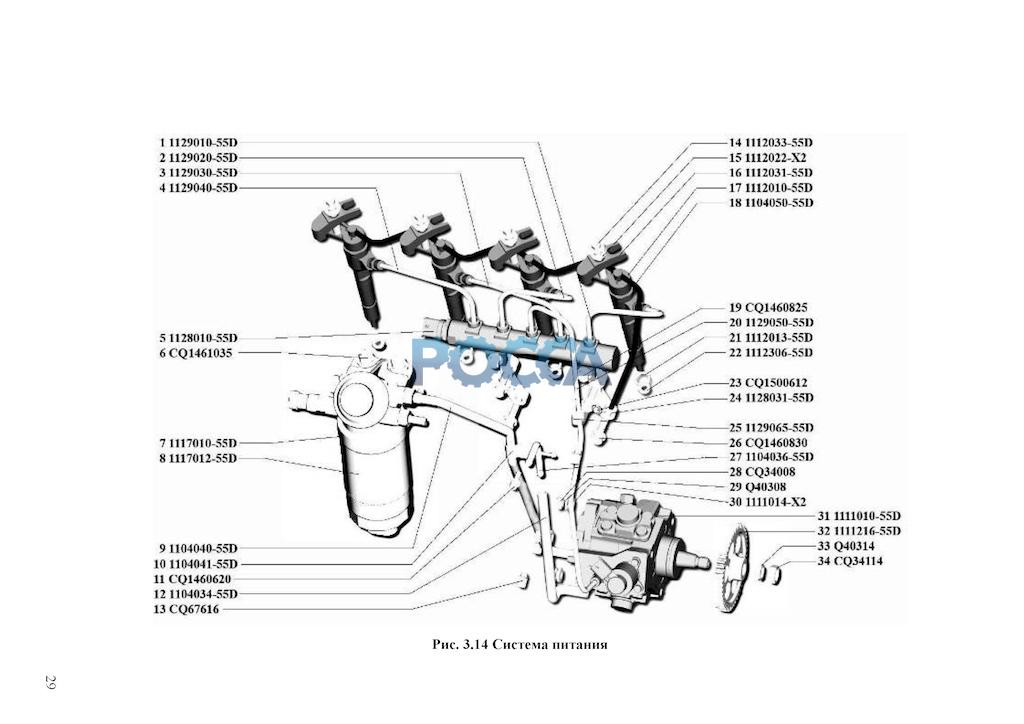

Система питания BAW (Бав) CA4DC2-10ЕЗ и CA4DC2-12ЕЗ
Распредвал Система управления двигателем
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 1129010-55D | 1 | Трубка высокого давления первого цилиндра | |||||
| 2 | 1129020-55D | 1 | Трубка высокого давления второго цилиндра | |||||
| 3 | 1129030-55D | 1 | Трубка высокого давления третьего цилиндра | |||||
| 4 | 1129040-55D | 1 | Трубка высокого давления четвертого цилиндра | |||||
| 5 | 1128010-55D | 1 | Рампа топливная в сборе | |||||
| 6 | CQ1461035 | 2 | Болт, шайба | |||||
| 7 | 1117010-55D | 1 | Фильтр топливный в сборе с подкачивающим насосом | |||||
| 8 | 1117012-55D | 1 | Фильтрующий элемент | |||||
| 9 | 1104040-55D | 1 | Трубка топливная от фильтра тонкой очистки к насосу высокого давления | |||||
| 10 | 1104041-55D | 1 | Хомут | |||||
| 11 | CQ1460620 | 1 | Болт, шайба | |||||
| 12 | 1104034-55D | 1 | Трубка | |||||
| 13 | CQ67616 | 4 | Хомут | |||||
| 14 | 1112033-55D | 4 | Болт, шайба пружинная | |||||
| 15 | 1112022-X2 | 4 | Шайба | |||||
| 16 | 1112031-55D | 4 | Скоба крепления форсунки | |||||
| 17 | 1112010-55D | 4 | Форсунка | |||||
| 18 | 1104050-55D | 1 | Трубка возврата топлива | |||||
| 19 | CO1460825 | 2 | Болт, шайба | |||||
| 20 | 1129050-55D | 1 | Трубка высокого давления от топливного насоса к рампе | |||||
| 21 | 1112013-55D | 4 | Кольцо уплотнительное | |||||
| 22 | 1112306-55D | 4 | Шайба уплотнительная | |||||
| 23 | CQ1500612 | 1 | Болт | |||||
| 24 | 1128031-55D | 2 | Кронштейн | |||||
| 25 | 1129065-55D | 1 | Зажим | |||||
| 26 | CQ1460830 | 4 | Болт, шайба | |||||
| 27 | 1104036-55D | 1 | Тройник | |||||
| 28 | CQ34008 | 3 | Гайка | |||||
| 29 | Q40308 | 3 | Шайба пружинная | |||||
| 30 | 1111014-X2 | 3 | Шайба | |||||
| 31 | 1111010-55D | 1 | Насос топливный высокого давления | |||||
| 32 | 1111216-55D | 1 | Шестерня насоса высокого давления | |||||
| 33 | Q40314 | 1 | Пружинная шайба | |||||
| 34 | CQ34114 | 1 | Гайка |
