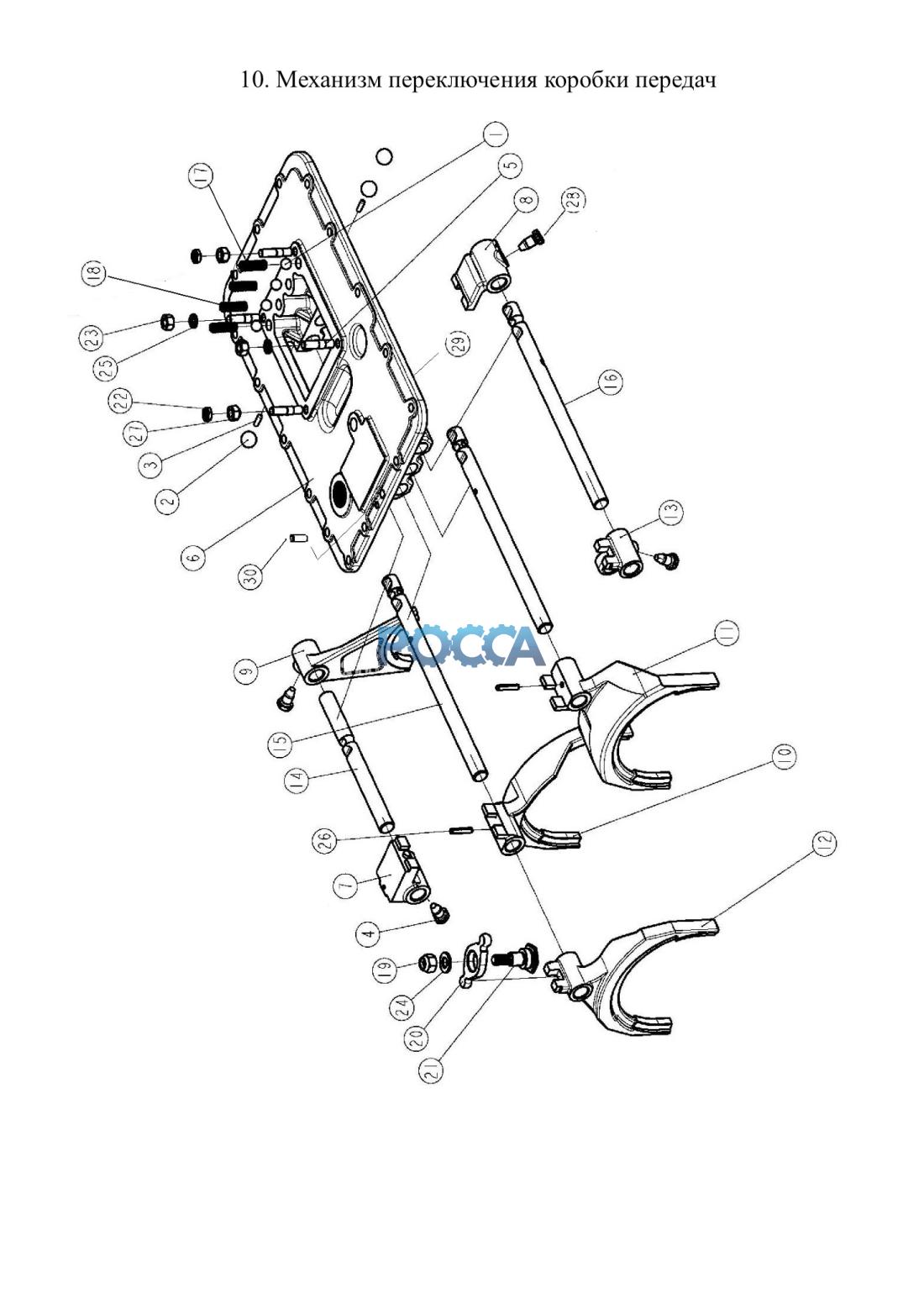

10. Механизм переключения коробки передач SHAANXI (Шанкси) SHACMAN КПП 12JS200-TA
1.Картер сцепления и коробки передач 11. Подшипник вторичного вала
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 12.7G100BGB-T308 | 4 | Шарик стальной | |||||
| 2 | 19.05G100BGB-T308 | 3 | Шарик стальной | |||||
| 3 | 1634 | 2 | Палец блокировочный вала вилки | |||||
| 4 | 3220 | 3 | Болт стопорный вилки переключения | |||||
| 5 | 11066 | 4 | Шпилька | |||||
| 6 | 12JS160T-1702015 | 1 | Крышка верхняя | |||||
| 7 | 12JS160T-1702050 | 1 | Головка направляющая задней передачи | |||||
| 8 | 12JS160T-1702054 | 1 | Головка переключения5-ой и 6-ой передачи | |||||
| 9 | 12JS160T-1702055 | 1 | Вилка переключения | |||||
| 10 | 12JS160T-1702056 | 1 | Вилка переключения1-ой и 2-ой передачи | |||||
| 11 | 12JS160T-1702057 | 1 | Вилка переключения3-ей и 4-ой передачи | |||||
| 12 | 12JS160T-1702058-2 | 1 | Вилка 5-ой и 6-ой передачи | |||||
| 13 | 12JS160T-1702059-1 | 1 | Головка переключения 5-ой и 6-ой передачи | |||||
| 14 | 12JS160T-1702063 | 1 | Шток вилки переключение задней передачи | |||||
| 15 | 12JS160T-1702064-1 | 2 | Шток вилки переключения 1-ой,2-ой, 3-ей, 4-ой передачи | |||||
| 16 | 12JS160T-1702066 | 1 | Шток вилки переключение 5-ой и6-ой с передачи | |||||
| 17 | F96084 | 1 | Пружина | |||||
| 18 | F96085 | 3 | Пружина | |||||
| 19 | GB889-80-M12X1.25 | 1 | Гайка стопорная | |||||
| 20 | JS100A-1702072 | 1 | Вилка | |||||
| 21 | JS100A-1702073 | 1 | Палец опорный вала | |||||
| 22 | Q351B10 | 2 | Гайка | |||||
| 23 | Q361B10 | 2 | Гайка типа 2 | |||||
| 24 | Q40112 | 1 | Шайба | |||||
| 25 | Q40310 | 2 | Шайба пружинная | |||||
| 26 | Q5280630 | 2 | штифт | |||||
| 27 | X-1-603 | 2 | Гайка | |||||
| 28 | 01.01.20 | 1 | Винт стопорный вилки переключения передач | |||||
| 29 | 12JS160T-1702016 | 1 | Прокладка верхней крышки | |||||
| 30 | Q5211026 | 1 | Палец |
