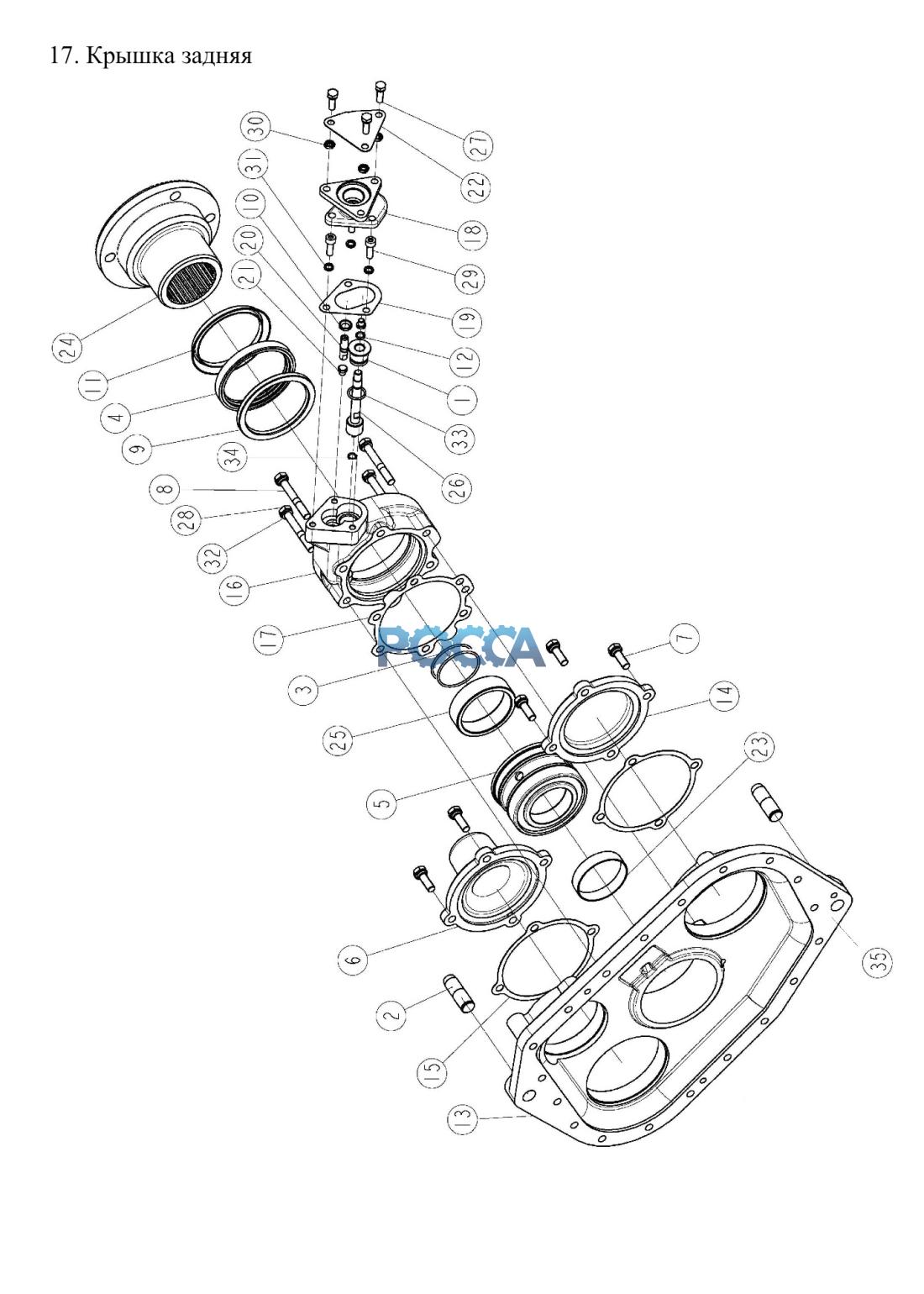

17. Крышка задняя SHAANXI (Шанкси) SHACMAN КПП 12JS200-TA
16. Регулятор воздушного фильтра 2.Вал первичный КПП.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 7992-1 | 1 | Втулка подшипника ведомой шестерни спидометра | |||||
| 2 | 14334 | 2 | Палец фиксаторный задней крышки | |||||
| 3 | 12JS160T-1707112 | 2 | Кольцо уплотнительное | |||||
| 4 | 19109 | 1 | Манжета | |||||
| 5 | JS220-1707109 | 1 | Подшипник | |||||
| 6 | 10JS160-1707052 | 1 | Крышка | |||||
| 7 | A-C09008 | 8 | Болт | |||||
| 8 | A-C09009 | 1 | Болт | |||||
| 9 | C01032 | 1 | Манжета крышки заднего подшипника | |||||
| 10 | F91008-1 | 1 | Манжета | |||||
| 11 | F96119 | 1 | Крышка пылезащитная | |||||
| 12 | HG4-333-66(12X1.9) | 1 | Кольцо уплотнительное | |||||
| 13 | JS220-1707015 | 1 | Корпус задней крышки | |||||
| 14 | JS180-1707052 | 1 | Крышка промежуточного вала демультипликатора | |||||
| 15 | JS180-1707053 | 2 | Прокладка крышки промежуточного вала демультипликатора | |||||
| 16 | JS180-1707155-2 | 1 | Крышка заднего подшипника выходного вала демультипликатора | |||||
| 17 | JS180-1707156 | 1 | Прокладка крышки заднего подшипника демультипликатора | |||||
| 18 | JS180-1707157-2 | 1 | Фланец спидометра | |||||
| 19 | JS180-1707158-2 | 1 | Фланец спидометра | |||||
| 20 | JS180-1707160-1 | 1 | Вал спидометра | |||||
| 21 | JS180-1707161-1 | 2 | Штифт | |||||
| 22 | JS180-1707162-1 | 1 | Крышка фланца спидометра | |||||
| 23 | JS220-1707111 | 1 | Втулка ведущей шестерни спидометра | |||||
| 24 | JS220-1701159-1 | 1 | Фланец | |||||
| 25 | LF35-3082033 | 1 | Шестерня ведущая спидометра | |||||
| 26 | LF35-3802034 | 1 | Шестерня ведомая спидометра | |||||
| 27 | Q150B0825 | 3 | Болт | |||||
| 28 | Q150B1075 | 5 | Болт | |||||
| 29 | Q218B0825 | 3 | Болт | |||||
| 30 | Q350B08 | 3 | Гайка | |||||
| 31 | Q40308 | 6 | Прокладка пружинная | |||||
| 32 | Q40310 | 5 | Прокладка пружинная | |||||
| 33 | ZHLQ-1703031 | 1 | Кольцо уплотнительное | |||||
| 34 | 7992 | 1 | Втулка оси ведомой шестерни спидометра | |||||
| 35 | 14335 | 1 | Прокладка задней крышки |
