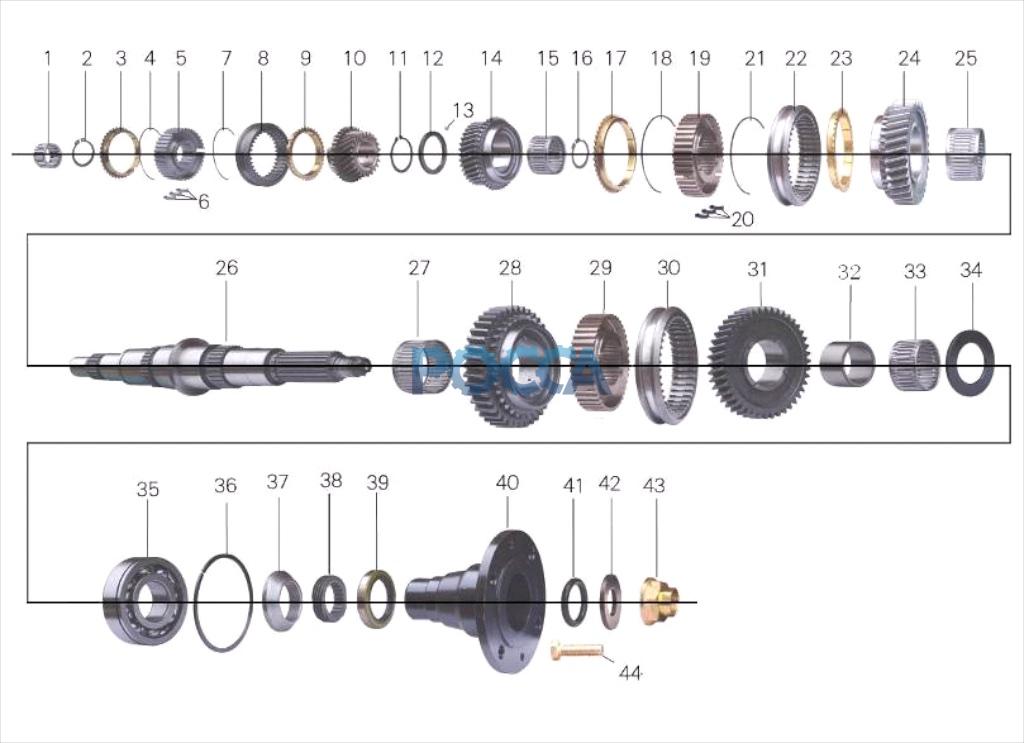

КПП Вал вторичный BAW (Бав) 1065 17 Гр.Коробка передач
Корпус КПП КПП механизм
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | X-1701210-02 | 1 | Игольчатый подшипник | |||||
| 2 | N-1701222-01Z | 1 | Стопорное кольцо | |||||
| 3 | N-1701226-00 | 1 | Синхронизатор 4/5 передачи | |||||
| 4 | N-1701225-00 | 1 | Стопорное кольцо | |||||
| 5 | X-1701221-01 | 1 | Ступица муфты синхронизаторов 4/5 передачи | |||||
| 6 | N-1701224-00 | 3 | Сухарь синхронизатора 4/5 передачи | |||||
| 7 | N-1701225-00 | 1 | Стопорное кольцо | |||||
| 8 | N-1701223-01 | 1 | Муфта переключения 4/5 передачи | |||||
| 9 | N-1701226-00 | 1 | Синхронизатор 4/5 передачи | |||||
| 10 | W-1701231-00 | 1 | Шестерня 5 передачи | |||||
| 11 | N-1701235-01Z | 1 | Стопорное кольцо | |||||
| 12 | X-1701236-01 | 1 | Упорная шайба, 3 передача | |||||
| 13 | 4-GB308-84 | 1 | Стальной шарик | |||||
| 14 | W-1701241-00 | 1 | Шестерня 3 передачи в сборе | |||||
| 15 | N-1701260-01 | 1 | Игольчатый подшипник | |||||
| 16 | N-1701235-01Z | 1 | Стопорное кольцо | |||||
| 17 | N-1701276-01 | 1 | Синхронизатор 2/3 передачи | |||||
| 18 | N-1701274-00 | 1 | Стопорное кольцо | |||||
| 19 | N-1701271-02 | 1 | Ступица муфты синхронизаторов 2/3 передачи | |||||
| 20 | N-1701224-00 | 3 | Сухарь | |||||
| 21 | N-1701274-00 | 1 | Стопорное кольцо | |||||
| 22 | N-1701272-02 | 1 | Муфта синхронизаторов 2/3 передачи | |||||
| 23 | N-1701276-01 | 1 | Синхронизатор 2/3 передачи | |||||
| 24 | W-1701251-00 | 1 | Шестерня 2 передачи в сборе | |||||
| 25 | N-1701260-02 | 1 | Игольчатый подшипник | |||||
| 26 | W-1701201 | 1 | Вал вторичный | |||||
| 27 | N-1701260-02 | 1 | Игольчатый подшипник | |||||
| 28 | W-1701281-00 | 1 | Шестерня 1 передачи в сборе | |||||
| 29 | W-1701331-00 | 1 | Ступица муфты первой и задней передачи | |||||
| 30 | W-1701332-00 | 1 | Муфта первой и задней передачи | |||||
| 31 | W-1701291-00 | 1 | Шестерня заднего хода | |||||
| 32 | X-1701291-03 | 1 | Втулка | |||||
| 33 | N-1701260-02 | 1 | Игольчатый подшипник | |||||
| 34 | X-1701321-02 | 1 | Упорное кольцо | |||||
| 35 | 6309NC3Z2 | 1 | Радиальный шариковый подшипник | |||||
| 36 | Q433100 | 1 | Упорное кольцо | |||||
| 37 | N-1701361-01 | 1 | Муфта шестерни спидометра | |||||
| 38 | N-1701362-02 | 1 | Шестерня спидометра | |||||
| 39 | N-1701522-02 | 1 | Сальник задней крышки | |||||
| 40 | X-1701371-02B | 1 | Фланец | |||||
| 41 | N-1701372-02 | 1 | Уплотнительное кольцо | |||||
| 42 | N-1701375-01 | 1 | Шайба | |||||
| 43 | N-1701374-01 | 1 | Гайка | |||||
| 44 | 2200072E0 | 4 | Болт |
