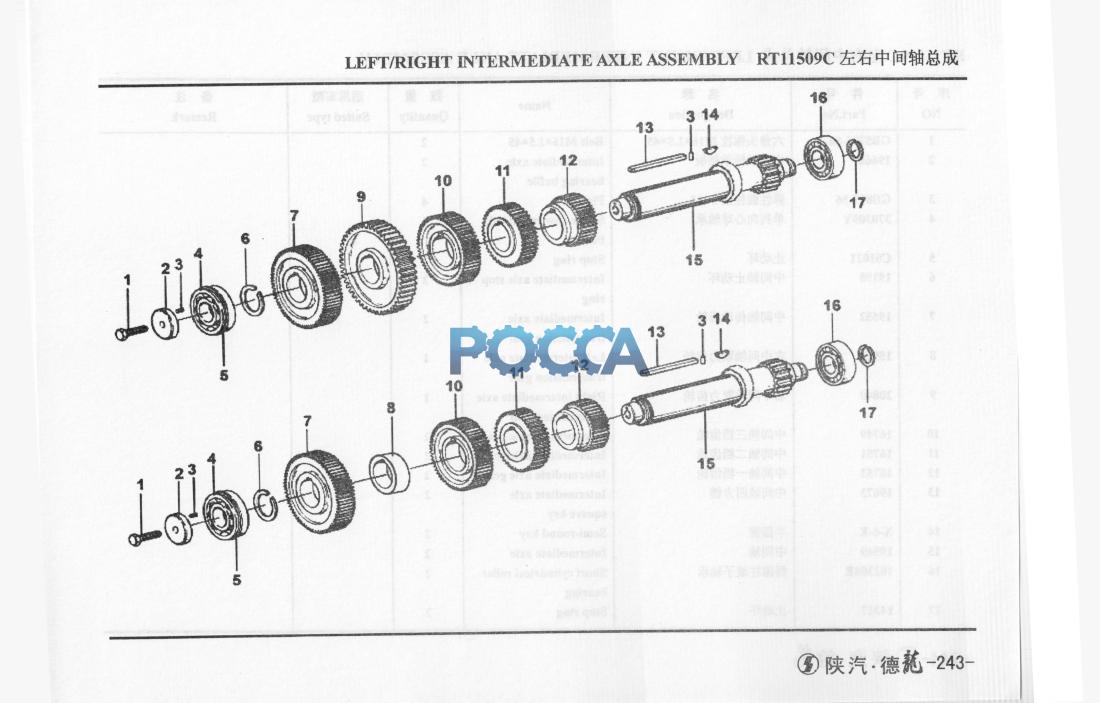

Прмежуточный вал КПП RT11509C SHAANXI (Шанкси) SHACMAN F2000 17 Гр. Коробка передач
Механизм управления переключения КПП RT11509C Фиксатор в коробке передач КПП RT11509C
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | GB5785-86 | 2 | 六角头螺栓M16xl.5x45 | Bolt M16xl.5x45 | ||||
| 2 | 19668 | 2 | 中间轴轴承档板 | Intermediate axle bearing baffle | ||||
| 3 | GB879-86 | 4 | 弹性圆柱销5x14 | Pin 5x14 | ||||
| 4 | 370309Y | 2 | 单列向心球轴承 | Single-row radial ball bearing | ||||
| 5 | C01021 | 2 | 止动环 | Stop ring | ||||
| 6 | 19198 | 2 | 中间轴止动环 | Intermediate axle stop ring | ||||
| 7 | 19552 | 2 | 中间轴传动齿轮 | Intermediate axle transmission gear | ||||
| 8 | 15953 | 1 | 左中间轴取力齿轮 | Left intermediate axle transmission gear | ||||
| 9 | 20840 | 1 | 右中间轴取力齿轮 | Right intermediate axle transmission gear | ||||
| 10 | 16749 | 2 | 中间轴三档齿轮 | Intermediate axle gear 3 | ||||
| 11 | 16751 | 2 | 中间轴二档齿轮 | Intermediate axle gear 2 | ||||
| 12 | 16753 | 2 | 中间轴一档齿轮 | Intermediate axle gear 1 | ||||
| 13 | 19673 | 2 | 中间轴四方键 | Intermediate axle square key | ||||
| 14 | X-6-E | 2 | 半圆键 | Semi-round key | ||||
| 15 | 19549 | 2 | 中间轴 | Intermediate axle | ||||
| 16 | 102308E | 2 | 短圆柱滚子轴承 | Short cylindrical roller bearing | ||||
| 17 | 14317 | 2 | 止动环 | Stop ring |
