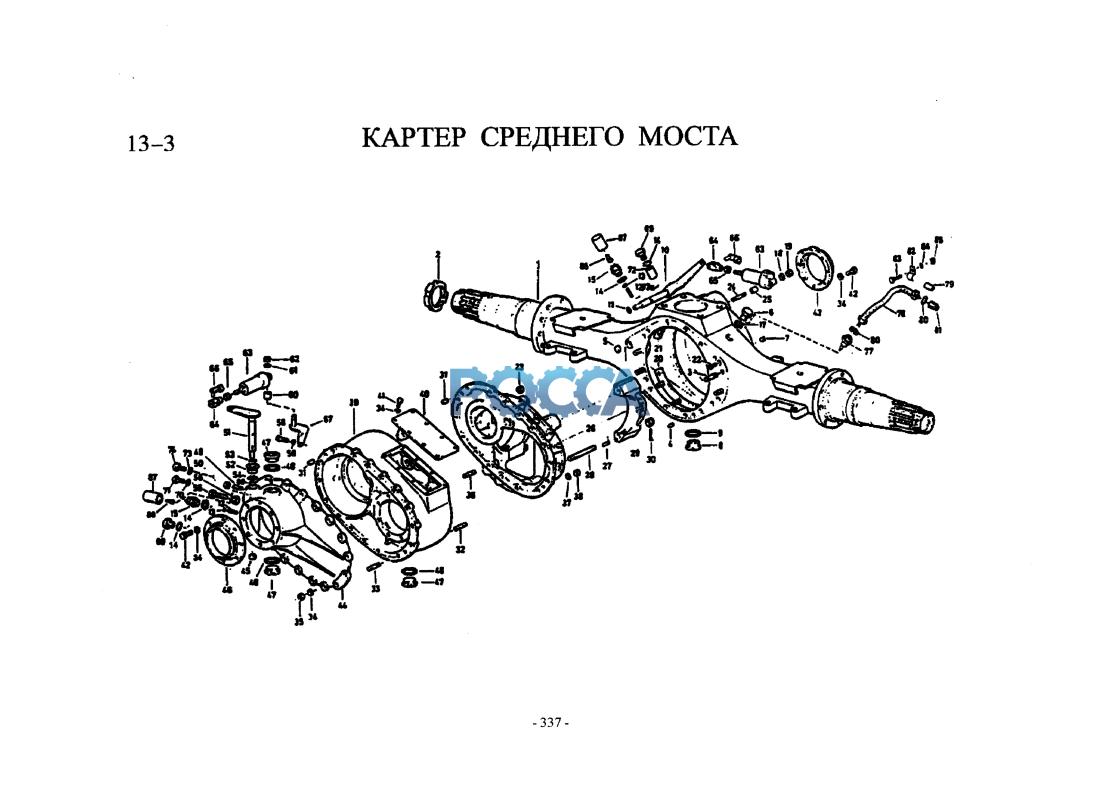

Картер среднего моста HOWO (Хово) HOWO 24 Гр. Задний и средний мосты
Картер заднего моста Механизм привода среднего моста.
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | 26013330208 | 1 | WT800, картер среднего моста в сборе | 6*4,6х6,8*4 | Колей 1800 | |||
| 1 | 26013330308 | 1 | WT800, for ABS, картер среднего моста в сборе для ABS | 6х4,6х6,8х4 | Колей 1800, ABS | |||
| 1 | AZ9231330208 | 1 | WT1830, картер среднего моста в сборе | 13 38/6x4 | Колей 1830 | |||
| 1 | AZ9231332208 | 1 | WT1850, картер среднего моста в сборе для ABS | 6х4,6х6,8х4 | Колей 1850 | |||
| 2 | 1680340013 | 2 | корончатая гайка (правая) | |||||
| 3 | 190003810631 | 4 | шпилька - Ml 2-М 12/1.5/30 | |||||
| 4 | Q5211016 | 1 | цилиндрический шплинт | |||||
| 5 | 190003989290 | 1 | заглушка | |||||
| 6 | 199000330006 | 1 | сапун в сборе | |||||
| 7 | 190003962021 | 2 | ввертыш с конусной резьбой | |||||
| 8 | 1586330015 | 1 | магнитная пробка в сборе | |||||
| 9 | Q72336 | 1 | уплотняющая шайба | |||||
| 10 | 199014330126 | 1 | управляющий рычаг в сборе | |||||
| 11 | 1680М320015 | 1 | кольцо | |||||
| 12 | 169000330008 | 1 | штифт | |||||
| 12 | 169000330009 | 1 | штифт | |||||
| 12 | BZ9100330010 | 2 | штифт | |||||
| 12 | Q72318T5F | 2 | уплотняющая шайба | |||||
| 14 | Q72318T5F | 2 | уплотняющая шайба | |||||
| 15 | WG9100710003 | 1 | напорный выключатель | |||||
| 18 | Q40108 | 1 | плоская шайба | |||||
| 19 | Q33208 | 1 | контргайка | |||||
| 20 | 199014330146 | 1 | изогнутый прижим в сборе (нижний) | |||||
| 21 | 199014330147 | 1 | изогнутый прижим в сборе (верхний) | |||||
| 22 | Q2540820 | 4 | потайной винт | |||||
| 23 | 190003888457 | 16 | самоконтрящая гайка М12/1.5 | |||||
| 24 | Q1200850F3 | 1 | шпилька | |||||
| 25 | 161000060084 | 1 | распорная втулка | |||||
| 26 | 199014320120 | 1 | картер главной передачи | |||||
| 27 | Q5210820 | 4 | цилиндрический шплинт | |||||
| 28 | Q12316120 | 4 | шпилька | |||||
| 29 | 190003888459 | 4 | самоконтрящая гайка | |||||
| 31 | Q5211016 | 4 | цилиндрический шплинт | |||||
| 32 | 190003813628 | 14 | шпилька | |||||
| 33 | Q1201028F3 | 18 | шпилька | |||||
| 34 | Q40310 | 34 | пружинная шайба | |||||
| 35 | Q340B10 | 18 | гайка | |||||
| 36 | Q1201225F3 | 4 | шпилька | |||||
| 37 | Q40312 | 18 | пружинная шайба | |||||
| 38 | Q340B12 | 18 | гайка | |||||
| 39 | 199014320259 | 1 | картер редуктора | |||||
| 40 | 199014320118 | 1 | маслозаливная пластина в сборе | |||||
| 41 | Q150B1020Q | 8 | болт | |||||
| 42 | Q150B1025 | 8 | болт | |||||
| 43 | 199014320141 | 1 | крышка подшипника | |||||
| 44 | 199014320144 | 1 | крышка картера редуктора | |||||
| 45 | 190003989279 | 1 | заглушка | |||||
| 46 | 199014320175 | 1 | торцевая крышка | |||||
| 47 | 181500010163 | 1 | пробка | |||||
| 47А | 15863315 | 2 | магнитная пробка в сборе | |||||
| 48 | Q72336 | 3 | уплотняющая шайба | |||||
| 49 | 190003902070 | 1 | крепежный винт | |||||
| 50 | Q340B08 | 1 | гайка | |||||
| 51 | 199014320076 | 1 | рычаг блокировки дифференциала в сборе | |||||
| 52 | 12700320037 | 1 | втулка | |||||
| 53 | 1288730062 | 1 | уплотнительное кольцо | |||||
| 54 | 190003933072 | 1 | стопорное кольцо | |||||
| 55 | Q150B1050Q | 1 | болт | |||||
| 56 | Q340B10 | 1 | гайка | |||||
| 57 | 199014320156 | 1 | консоль в сборе | |||||
| 58 | Q150B0818 | 2 | болт | |||||
| 59 | Q40308 | 2 | пружинная шайба | |||||
| 60 | 161000060072 | 1 | распорная втулка | |||||
| 61 | Q40108 | 1 | плоская шайба | |||||
| 62 | Q33208 | 1 | контргайка | |||||
| 63 | 179100360018 | 2 | рабочий цилиндр | |||||
| 64 | 190003964418 | 2 | вильчатый шарнир | |||||
| 65 | Q350B08T5F | 2 | низкая гайка | |||||
| 66 | 1780350055 | 2 | палец с плоской головкой ES | |||||
| 70 | Q72310T5F | 1 | уплотняющая шайба | |||||
| 71 | Q150B1012 | 1 | болт | |||||
| 73 | Q72308T5F | 1 | 3 плотняющая шайба | |||||
| 74 | Q150B0810 | 1 | болт |
