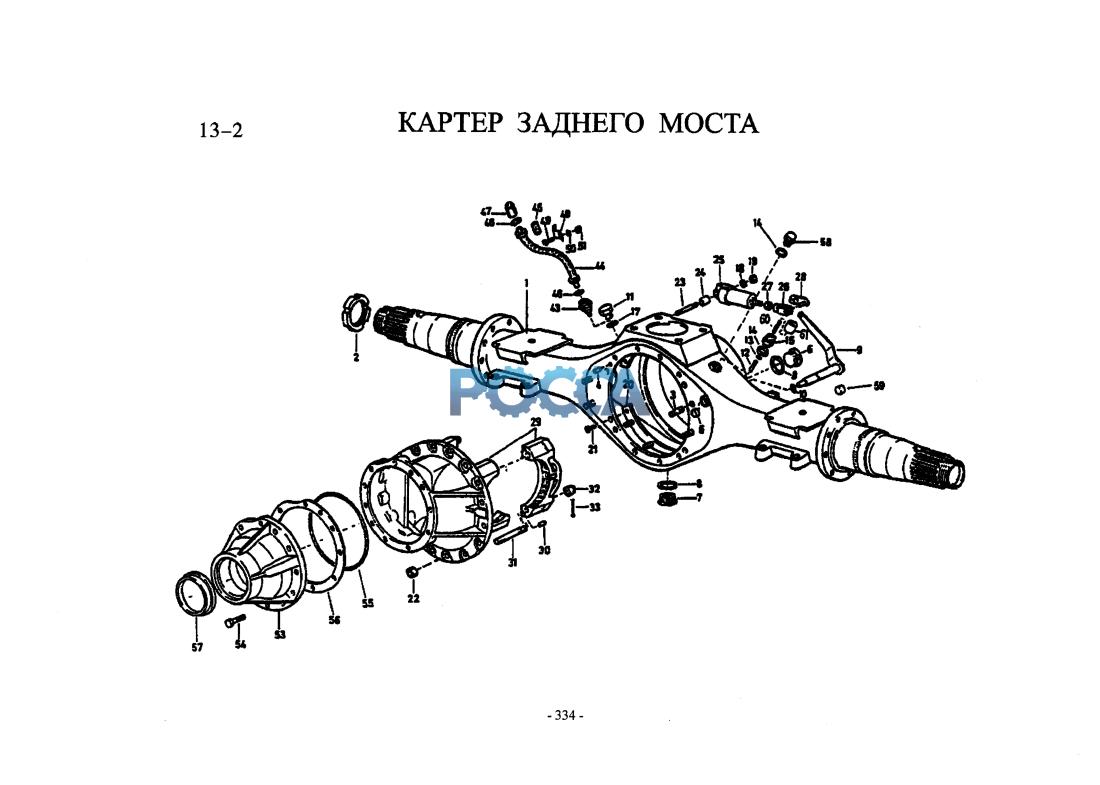

Картер заднего моста HOWO (Хово) HOWO 24 Гр. Задний и средний мосты
Задний мост Картер среднего моста
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|
| Номер на рисунке | Название в интернет-магазине | Остаток | Артикул | Кол-во в автомобиле | Название 1 | Название 2 | Примечание 1 | Примечание 2 |
|---|---|---|---|---|---|---|---|---|
| 1 | AZ9231330161 | 1 | WT1800, картер заднего моста в сборе | Колей 1800 | ||||
| 1 | 26012330165 | 1 | WT1800, ABS, картер заднего моста в сборе | Колей 1800,ABS | ||||
| 1 | AZ9231330265 | 1 | WT1850. ABS, картер заднего моста в сборе | Колей 1850, ABS | ||||
| 1 | AZ9231330065 | 1 | WT1830, картер задн.моста (рама спереди 780, сзади 850) | 13 38/6x4 | Колей 1830 | |||
| 1 | AZ9231330266 | 1 | WT1850. ABS, картер заднего моста в сборе | 6x2 | Колей 1850,ABS | |||
| 2 | 1680340013 | 2 | гайка | |||||
| 3 | 190003810631 | 4 | шпилька М12-М 12/1.5/3 0 | |||||
| 5 | 190003989290 | 1 | заглушка | |||||
| 6 | 181500010163 | 1 | пробка | |||||
| 7 | 1586330015 | 1 | магнитная пробка в сборе | |||||
| 8 | Q72336 | 2 | уплотняющая шайба | |||||
| 9 | 199014330125 | 1 | управляющий рычаг в сборе | |||||
| 10 | 1680М320015 | 1 | кольцо | |||||
| 11 | 199000330006 | 1 | сапун в сборе | |||||
| 12 | 169000330008 | 1 | штифт | |||||
| 12 | 169000330009 | 1 | штифт | |||||
| 12 | BZ9100330010 | 1 | штифт | |||||
| 13 | Q43705 | 1 | стопорное кольцо | |||||
| 14 | Q72318T5F | 1 | уплотняющая шайба | |||||
| 15 | WG9100710003 | 1 | напорный выключатель | |||||
| 18 | Q40108 | 1 | шайба | |||||
| 19 | Q33208 | 1 | контргайка | |||||
| 20 | 199014330146 | 1 | изогнутый зажим в сборе (нижний) | -N | ||||
| 20 | 199014330147 | 1 | изогнутый зажим в сборе (верхний) | |||||
| 21 | Q2540820 | 4 | потайной винт | |||||
| 22 | 190003888732 | 16 | гайка | |||||
| 23 | Q1200850F3 | 1 | шпилька | |||||
| 24 | 161000060084 | 1 | распорная втулка | |||||
| 25 | 179100360018 | 1 | рабочий цилиндр | |||||
| 26 | 190003964418 | 1 | вильчатый шарнир | |||||
| 27 | 190003870221 | 1 | низкая гайка - Q350808T15 | |||||
| 28 | WG780350055 | 1 | палец с плоской головкой ES | |||||
| 29 | 199012320098 | 1 | картер главной передачи | |||||
| 30 | Q5210820 | 4 | цилиндрический шплинт - Q5210820 | |||||
| 31 | Q12316120 | 4 | шпилька | |||||
| 32 | 190003888459 | 4 | самоконтрящая гайка | |||||
| 53 | 199012320131 | 1 | корпус подшипника | |||||
| 54 | Q150B1230TF2 | 12 | болт | |||||
| 55 | 199012320133 | 1 | уплотнительное кольцо | |||||
| 56 | 199012320173 | Позаказу | регулировочная прокладка (толщ. 0.1) | |||||
| 56 | 199012320174 | Позаказу | регулировочная пролладка (толщ. 0.15) | |||||
| 56 | 199012320175 | Позаказу | регулировочная прокладка (толщ. 0.4) | |||||
| 56 | 199012320176 | Позаказу | регулировочная прокладка (толщ. 1) | |||||
| 57 | 199012320121 | 1 | кольцо | |||||
| 58 | 190003962030 | 1 | пробка | |||||
| 59 | 190003989201 | 1 | заглушка |
